जल उपचार सब्सिडी चल रहा है

एस्ट्रिड न्यगार्ड एंजेलैंड द्वारा17 जुलाई 2019

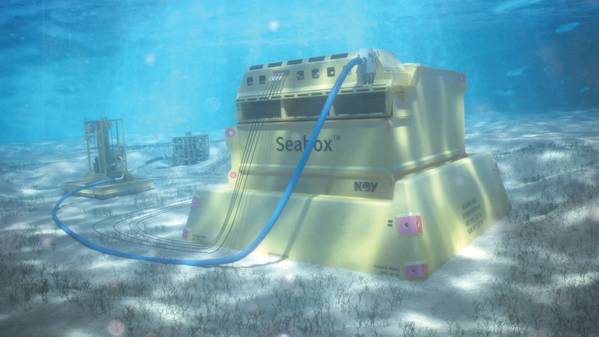

Seabox उप-जल उपचार प्रणाली, सीबेड पर स्थित है। (छवि: NOV)
Seabox उप-जल उपचार प्रणाली, सीबेड पर स्थित है। (छवि: NOV)

बढ़ी हुई तेल वसूली के लिए पानी के उपचार के लिए सीबॉक्स क्षमता का सत्यापन

फुल ऑयल रिकवरी पोटेंशियल को अनलॉक करना ऑपरेटरों के लिए महत्वपूर्ण है और क्षेत्र के विकास के लिए एक निर्धारित कारक है। मौजूदा माहौल में रिकवरी की दर और भी अधिक महत्वपूर्ण है, क्योंकि नई सीमांत खोजों को लाभदायक बनाने के लिए ऑपरेटरों को कम जिंस की कम कीमत पर उत्पादन करने की आवश्यकता है। अकेले उत्तरी सागर में, लगभग 400 संभावित टाईबैक हैं जो विकास की प्रतीक्षा कर रहे हैं। यह, उद्योग के पर्यावरणीय डिस्चार्ज फ़ोकस के साथ मिलकर नए और अभिनव समाधानों की आवश्यकता है।

दबाव रखरखाव और स्वीप दक्षता प्रदान करने के लिए माध्यमिक पुनर्प्राप्ति विधियों का उपयोग करना वसूली को अधिकतम करने का एक तरीका है। आमतौर पर इस्तेमाल की जाने वाली विधियों में पानी, गैस या पानी की वैकल्पिक गैस के इंजेक्शन शामिल हैं। जलाशय के गुण पसंदीदा तकनीकी समाधान का निर्धारण करते हैं। जलाशय की विशेषताओं को पूरी तरह से नहीं समझने से इंजेक्टिविटी की समस्या हो सकती है यदि जलाशय में एक असंगत समाधान इंजेक्ट किया जाता है। पानी में निलंबित ठोस द्वारा जैव दूषण और हानि के कारण इंजेक्शन में गिरावट हो सकती है। सीमांत विकास अभी तक एक और चुनौती का सामना कर रहे हैं - लाभप्रदता प्राप्त करते समय वसूली क्षमता को अधिकतम करना। यह एक टीकबैक के माध्यम से सुविधाओं को होस्ट करने या मानव रहित प्लेटफार्मों में स्थानांतरित करने के लिए संभव है।

नेशनल ऑइलवेल वरको (NOV) जल उपचार के लिए एक नया, स्टैंडअलोन, सबसिआ सिस्टम प्रदान करता है जो स्वच्छ पानी प्रदान कर सकता है और सीमांत विकास के साथ-साथ उम्र बढ़ने वाले क्षेत्रों, लंबे समय तक टाईबैक, ग्रीनफील्ड विकास और छोटे वेलहेड प्लेटफार्मों के लिए वसूली क्षमता बढ़ा सकता है। Seabox subsea जल उपचार प्रणाली कच्चे समुद्री जल की कीटाणुशोधन प्रदान करती है और सबसे ऊपर के जल उपचार प्रक्रियाओं से विच्छेदित निलंबित ठोस पदार्थों की संख्या को कम करती है। यह मेजबान सुविधा से इंजेक्टर तक पानी को धकेलने की आवश्यकता को समाप्त करता है। जल उपचार और इंजेक्शन अब इस नए समाधान के साथ, जहां और जब आवश्यक हो प्रदान किए जा सकते हैं। सीमांत विकास की वसूली क्षमता को बढ़ाने के लिए पानी के इंजेक्शन और शून्य प्रतिस्थापन केवल उत्पादन में कमी या संभावित रूप से विवश मेजबान से पानी का परिवहन करके एक यथार्थवादी और किफायती विकल्प बन जाता है।

Seabox
उप-जल उपचार मॉड्यूल प्रौद्योगिकी का उद्देश्य सुरक्षा, संचालन या विश्वसनीयता से समझौता किए बिना उच्च-गुणवत्ता वाले जल उपचार उप-समूह उपलब्ध कराना है। एनओवी ने प्रौद्योगिकी परिचालन स्तर (टीआरएल) 6 को दो परिचालन और योग्य बना दिया है।

सीबॉक्स मॉड्यूल ग्लास प्रबलित बहुलक (जीआरपी) से बना है और इसमें तीन प्रमुख भाग हैं: एक ट्रे, एक स्टिल रूम और एक उपचार इकाई। यह हस्तक्षेप को आसान बनाने के लिए आसानी से पुनर्प्राप्ति योग्य उपचार इकाई के अंदर स्थित सभी विनिमेय भागों के लिए डिज़ाइन किया गया है। मॉड्यूल पानी के कीटाणुशोधन की ओर और ठोस का निपटान करने के लिए ज्ञात विधियों का उपयोग करता है। पानी की कीटाणुशोधन दो इन-सीटू इलेक्ट्रोलिसिस प्रक्रियाओं के माध्यम से किया जाता है। सबसे पहले, मॉड्यूल के इनलेट पर इलेक्ट्रोक्लोरिकेशन कोशिकाएं सोडियम हाइपोक्लोराइट का उत्पादन करती हैं, और फिर एक द्वितीयक ऑक्सीकरण चरण होता है जहां मृत कार्बनिक पदार्थों को और विघटित करने के लिए उच्च क्रम ऑक्सीकरण एजेंट उत्पन्न होते हैं। यह मॉड्यूल की बड़ी मात्रा के साथ मिलकर क्लोरीन के लिए पर्याप्त समय सुरक्षित करेगा ताकि समुद्री जल में जीवों के साथ प्रतिक्रिया की जा सके। ठोस निपटारा अवसादन (गुरुत्वाकर्षण) द्वारा प्रदान किया जाता है, और अभी भी कमरे के मॉड्यूल के मालिकाना आंतरिक डिजाइन के कारण लामिना का प्रवाह होता है, जिससे पानी की तुलना में अधिक घनत्व वाले कणों का निपटान होता है। मानकीकरण है
सीबॉक्स मॉड्यूल डिजाइन की कुंजी। मॉड्यूल को प्रतिदिन 20,000 और 60,000 बैरल पानी के बीच उपचार क्षमता के साथ डिज़ाइन किया गया है और इसे 3,000 मीटर नीचे पानी की गहराई पर स्थापित किया जा सकता है।

(फोटो: NOV)

परीक्षण व्यवस्था
NOV ने फरवरी 2018 में सत्यापन परियोजना के तहत स्टवान्गर, नॉर्वे के तट पर एक सीबॉक्स मॉड्यूल स्थापित किया। इसका उद्देश्य प्रतिनिधि उप-परिवेश में पूर्ण-पैमाने के मॉड्यूल के प्रदर्शन को सत्यापित करना था। परियोजना को तीन ऑपरेटरों द्वारा समर्थित किया गया था और तीन महीने की परीक्षण अवधि थी। इस अवधि के दौरान मॉड्यूल की कीटाणुशोधन और कण निपटान क्षमताओं का विश्लेषण किया गया था। इकाई को 220 मीटर पानी की गहराई पर स्थापित किया गया था, नियंत्रण स्टेशन से किनारे से 550 मीटर दूर, जो बिजली और संचार की आपूर्ति करता था। उप-पंप को तट के पास स्थापित किया गया था और सीबॉक्स के माध्यम से पानी आकर्षित किया गया था, जहां एक नमूना लाइन डाउनस्ट्रीम पंप ने पानी के गुणवत्ता विश्लेषण के लिए उपचारित पानी के एक अंश को एक तटवर्ती सुविधा के लिए निर्देशित किया था। मॉड्यूल के पास एक कच्चे समुद्री जल की नमूना रेखा ने तुलनात्मक नमूने की पेशकश की

नमूना लेने के परिणाम
कार्य का दायरा, सत्यापन कार्यक्रम के उद्देश्य को पूरा करने के लिए, मॉड्यूल की कीटाणुशोधन और अवसादन क्षमताओं को सत्यापित करने के लिए एक व्यापक नमूनाकरण कार्यक्रम निर्धारित किया है। नमूनाकरण कार्यक्रम को इन दो प्रमुख श्रेणियों में विभाजित किया गया था। प्रोजेक्ट प्रायोजकों के साथ, NOV ने एक नमूनाकरण कार्यक्रम बनाया जिसमें कुल 13 विभिन्न प्रकार के विश्लेषण शामिल थे, जो सभी एक स्वतंत्र तृतीय-पक्ष प्रयोगशाला द्वारा किए गए थे जो अपस्ट्रीम तेल और गैस उद्योग के लिए सेवाओं में माहिर थे।

मॉड्यूल की जल कीटाणुशोधन क्षमताओं को सत्यापित करने के लिए, उदाहरण के लिए, समुद्री जल, प्लेंक्टिक और सेसाइल सामान्य हेटरोट्रॉफ़िक बैक्टीरिया (जीएचबी) में सूक्ष्मजीवों को हटाने, निष्क्रिय करने या मारने की क्षमता और बैक्टीरिया (एसआरबी), एडेनोसिन ट्राइफ़ॉस्फेट (एटीपी) और सल्फेट को कम करना। सत्यापन कार्यक्रम के दौरान मात्रात्मक पोलीमरेज़ चेन रिएक्शन (qPCR) को मापा गया। इन नमूनों के माध्यम से सामान्य परिणामों से पता चला कि उपचारित पानी में प्लैंक्टोनिक और सेसाइल दोनों स्तर डिटेचेबल स्तरों से कम थे। परिणाम आगे एटीपी और qPCR नमूनों द्वारा समर्थित हैं। कच्चे समुद्री जल और उपचारित समुद्री जल से एटीपी स्तरों की तुलना करने पर, औसतन सभी सूक्ष्मजीवों के कुल 98.6% मॉड्यूल के भीतर कीटाणुशोधन प्रक्रिया द्वारा निष्क्रिय कर दिए गए थे। QPCR ने बैक्टीरिया के स्तर में 99.8% और SRB गिनती के लिए 100% के साथ कुल कमी दिखाई। परिणामों ने इलेक्ट्रोलिसिस प्रक्रिया और निवास समय के उपयोग के माध्यम से कीटाणुरहित पानी प्रदान करने की मॉड्यूल की क्षमता की पुष्टि की।

ठोस हटाने की क्षमताओं को सत्यापित करने के लिए, NOV ने नमूना विधियों के रूप में कल्टर काउंटर, टर्बिडिटी और गाद घनत्व सूचकांक (एसडीआई) का उपयोग किया। कूल्टर काउंटर कण गणना और आकार वितरण का एक माप प्रदान करता है। कच्चे समुद्री जल के नमूनों और सीबॉक्स-ट्रीटेड पानी की तुलना ने मॉड्यूल के लिए अवसादन क्षमता पर महत्वपूर्ण प्रभाव दिखाया। औसतन, कच्चे समुद्री जल के लिए कण गणना 2 waterm से बड़े कणों के लिए सीबॉक् ट्रीटेड पानी की तुलना में लगभग 10 गुना अधिक थी। टर्बिडिटी माप के माध्यम से पानी में निलंबित कणों की एकाग्रता को मापना संभव था। सीबॉक्स की टर्बिडिटी 1 एफटीयू के आसपास मापी गई, जो पीने योग्य पानी में टर्बिडिटी माप की सीमा के भीतर है। एसडीआई का उपयोग फ्यूलिंग या प्लगिंग क्षमता के लिए माप के रूप में किया जाता है। लिए गए आठ नमूनों के दौरान, Seabox ने तीन और चार के बीच में एसडीआई स्तर प्रदान किया, जो संभावित डाउनस्ट्रीम नैनोफिल्टरेशन अनुप्रयोगों के लिए स्वीकार्य है, यह आवश्यक होना चाहिए। तुलनात्मक रूप से, आठ में से पांच कच्चे समुद्री जल के नमूनों में 6 की एसडीआई में माप सीमा के ऊपर एक एसडीआई था।

(छवि: NOV)

भविष्य की क्षमता
समुद्री जल से कणों को कीटाणुरहित और निकालने के लिए सीबॉक्स क्षमताओं का यह सत्यापन, और स्थापना लचीलापन, सीमांत क्षेत्र के विकास के लिए जलप्रपात को जोड़ने की एक नई क्षमता प्रदान करता है। जब पानी के इंजेक्टर के बगल में सीबेड पर स्थित होता है, तो मॉड्यूल आवश्यक दबाव समर्थन और स्वीप दक्षता सुनिश्चित करने के लिए एक बेहतर बाढ़ शासन प्रदान कर सकता है। यह तेल वसूली दर की क्षमता को बढ़ा सकता है क्योंकि जलाशय अपनी पूरी क्षमता से शोषण करता है। माना जाता है कि प्रणाली हरे और भूरी दोनों क्षेत्रों के लिए जलभराव में सुधार के लिए एक मजबूत दावेदार है। न केवल एनओवी ने एक व्यापक सत्यापन कार्यक्रम के माध्यम से अपने प्रदर्शन का प्रदर्शन किया है, सीबॉक्स मॉड्यूल भी शरद ऋतु 2018 के बाद से उत्तरी सागर में एकोफिस्क क्षेत्र में निरंतर संचालन में रहा है, आज तक 100% अपटाइम के साथ।

यह तकनीक परिपक्व भूरी उपज को बढ़ी हुई जल उपचार क्षमता प्रदान करने या सीमांत विकास के लिए उच्च गुणवत्ता वाला पानी उपलब्ध कराने के लिए एक प्रतिस्पर्धी समाधान है। यह एक हाइब्रिड समाधान के रूप में भी इस्तेमाल किया जा सकता है, जहां जैव जल उपचार प्रणाली का इस्तेमाल एक बहाना कदम के रूप में किया जाता है, जो बायोफ्लिंग जैसी प्रसिद्ध चुनौतियों का सामना करने के लिए जल उपचार सुविधाओं में सबसे ऊपर है। यह परिचालन व्यय को कम कर सकता है और समग्र जल उपचार प्रणाली की उपलब्धता बढ़ा सकता है।


लेखक
Astrid Nygaard Engesland 2013 में विरासत SEABOX AS टीम के साथ NOV में शामिल हो गई। वह एक विपणन और संचार समन्वयक के रूप में काम करती है, जहां वह Seabox subsea जल उपचार प्रणाली के लिए विपणन और जनसंपर्क की पहल का समर्थन करती है।
