पम्पिंग टेक सबी फैक्ट्री पहेली का एक टुकड़ा

जेनिफर पल्निच द्वारा25 अप्रैल 2019

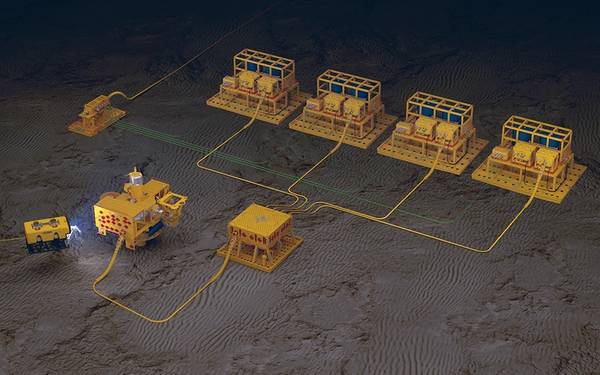

महासागर की एसपीटी क्षेत्र की आवश्यकताओं को पूरा करने के लिए स्केलेबल है। (स्रोत: ओशनियरिंग)
महासागर की एसपीटी क्षेत्र की आवश्यकताओं को पूरा करने के लिए स्केलेबल है। (स्रोत: ओशनियरिंग)

यह लंबे समय से सोचा जा रहा है कि "सबसै फैक्ट्री" कैपेक्स की लागत को कम कर सकती है, लेकिन उस दृष्टि को वास्तविकता बनाने के लिए सबसे पहले उपकरणों के कई टुकड़ों को अछूता होना चाहिए। ओशनिंग के सबीसा पंपिंग टेक्नोलॉजी (एसपीटी), जिसने हाल ही में न्यू टेक्नोलॉजी अवार्ड पर ओटीसी के स्पॉटलाइट को जीता, ऑपरेटरों को रासायनिक भंडारण और इंजेक्शन सिस्टम सबसिडा को स्थानांतरित करने की अनुमति देता है।

क्रिस्टोफर लियोन, ओशेरिंग के उत्पाद विकास निदेशक, ने कहा कि एसपीटी एक जटिल पनबिजली गर्भनाल के प्रतिस्थापन की अनुमति देकर परियोजनाओं के लिए एक परियोजना की कैपेक्स लागत को कम करने में मदद कर सकता है, जो एक शक्ति और संचार के साथ खरीदने और स्थापित करने के लिए लाखों डॉलर खर्च कर सकता है। गर्भनाल, जिसे खरीदना और स्थापित करना कम खर्चीला है। प्रौद्योगिकी के केंद्र में रासायनिक इंजेक्शन भंडारण और पंपिंग उपकरण है जो टॉपसाइड से कुएं तक सीबेड में जा रहा है।

एसपीटी में तीन मुख्य प्रौद्योगिकियां शामिल हैं: विद्युत पंप मॉड्यूल (ईपीएम), द्रव भंडारण मॉड्यूल (एफएसएम) और साथ में नियंत्रण। ईपीएम 15,000 साई के परिचालन दबाव में 0-40 गैलन प्रति मिनट से प्रवाह प्रदान करने में सक्षम है।

एफएसएम एक नरम इलास्टोमर मूत्राशय को एक टैंक के अंदर रखता है, जो रासायनिक भंडारण के लिए एक दोहरी बाधा प्रदान करता है। यह सब एक आईएसओ कंटेनर-आयाम वाले फ्रेम में रखा गया है। मूत्राशय गहराई से बार-बार और मामूली रूप से कम हो जाता है। ओशनियरिंग की पेटेंट-लंबित प्रक्रिया के माध्यम से, कंपनी मूत्राशय को इस तरीके से ध्वस्त करने में सक्षम है, जो उन्हें अतिरिक्त उपकरण का उपयोग किए बिना मूत्राशय में मात्रा को सीधे मापने की अनुमति देता है।

लियोन ने कहा कि एसपीटी को डिजाइन करने में दो बड़ी चुनौतियां थीं: अति-विश्वसनीय दीर्घकालिक उप-पंप पंप और उप-मूत्राशय में शेष रसायनों की उपलब्ध मात्रा को ट्रैक करने की क्षमता।

ओशन ने कहा कि हस्तक्षेप जैसी गतिविधियों के लिए टैंक उपसमुच्चय रखते हैं, लियोन ने कहा, "हमारे पास हमारे पास मौजूद डिजाइन पर सुधार करने के कुछ तरीकों के बारे में पता था।"

लियोन ने कहा, "तकनीक समझदारी से काम लेती है, लेकिन अगर पंप विश्वसनीय नहीं हैं, तो आपके द्वारा टूटे हुए उपकरण को वापस लाने के लिए खर्च किए गए पैसे की बचत होगी।"

द्रव भंडारण मॉड्यूल को आईएसओ कंटेनर-आयाम वाले फ्रेम में 1,500-गैलन ब्लैडर की एक जोड़ी के साथ स्थापित किया जा सकता है। (स्रोत: ओशनियरिंग)

ओशन 17Q मानकों को पूरा करने के लिए ओशन ने एक विस्तारित योग्यता प्रक्रिया के माध्यम से अपने पंप लगाए। इसके अलावा, सभी उपकरण तीन साल के रखरखाव से मुक्त परिचालन अवधि को पूरा कर सकते हैं, यह सुनिश्चित करने के लिए एक विश्वसनीयता-आधारित डिजाइन किया गया था। इसमें सिस्टम के लिए विफलताओं के बीच समय निर्धारित करने के लिए त्वरित जीवन परीक्षण, रासायनिक संगतता परीक्षण शामिल था।

एसपीटी क्षेत्र की आवश्यकताओं को पूरा करने के लिए स्केलेबल है, और एफएसएम को आईएसओ कंटेनर-आयाम वाले फ्रेम में 1,500 गैलन ब्लेड की एक जोड़ी के साथ स्थापित किया जा सकता है, जो इसे सड़क परिवहन योग्य बनाता है, और 6 फ्रेम गैलन तरल पदार्थ प्रदान करने के लिए दो फ्रेम जुड़े हो सकते हैं कुएँ के लिए। मूत्राशय को या तो जगह में रिफिल किया जा सकता है या खाली मॉड्यूल को पुनः प्राप्त और प्रतिस्थापित किया जा सकता है। समुद्र की सतह पर परिशोधित टैंक सहित एक हाइपरबेरिक चैम्बर में रिफिलिंग का परीक्षण किया गया।

"हम इन घटकों के साथ पहले से ही बहुत हस्तक्षेप कार्य कर रहे हैं," लियोन ने कहा।

ओशनियर ने 2018 की शुरुआत में लिपटे एक हस्तक्षेप परियोजना के लिए उत्तरी सागर में चार महीने की तैनाती में अपने एफएसएम को तैनात किया। स्केल-डाउन संस्करण में, कंपनी ने तीन अलग-अलग मूत्राशय का उपयोग किया, जिनमें से प्रत्येक में एक अलग रसायन के 150 गैलन थे, कंटेनर के आकार का स्किड 1400 मीटर पानी में मडलाइन पर रखा गया है। ऑपरेशन के लिए हर 21 दिनों में स्किड को रिफिल किया गया और रिफिल ऑपरेशन के लिए सतह पर खींचा गया। इस इकाई ने निरंतर परिचालनों को रोकने की आवश्यकता के बिना हस्तक्षेप कार्य करने के लिए दूर से संचालित पानी के नीचे के वाहन (आरओवी) के लिए आवश्यक रसायनों की एक स्थानीय और बढ़ी हुई आपूर्ति की। ओशनियरिंग के अनुसार, कार्य को पूरा करने के लिए कार्य पर दक्षता और कम समय बढ़ा।

रासायनिक इंजेक्शन के लिए अपनी क्षमता से परे, लियोन ने कहा कि उप-हाइड्रोलिक बिजली इकाइयों के लिए आवेदन हैं, जो आमतौर पर गर्भनाल से हाइड्रोलिक द्रव प्राप्त करेंगे।

"यह अनिवार्य रूप से एक ही तकनीक है, लेकिन थोड़ा अलग पंप और घटकों के साथ," लियोन ने कहा।

वे कहते हैं कि एसपीटी सिर्फ ग्रीनफील्ड और अल्ट्रा-लॉन्ग स्टेप-आउट के लिए ही नहीं बल्कि मौजूदा फील्ड्स के लिए है, जहां ऑपरेटर्स लाइफ एक्सटेंशन की तलाश कर रहे हैं, फील्ड की बदलती परिस्थितियों को पूरा कर रहे हैं।

"इस तकनीक के साथ, आप एक मौजूदा गर्भनाल क्या कर सकते हैं परे जा सकते हैं" उन्होंने कहा।

जबकि ओशनिंग ने उप-रासायनिक इंजेक्शन और भंडारण प्रौद्योगिकी को अचंभित करने पर अपना ध्यान केंद्रित किया है, लियोन ने कहा कि "संपूर्ण उप-कारखाने" की दृष्टि अभी भी पांच से आठ साल दूर है।
