पहेली का एक टुकड़ा

एरिक हौं द्वारा3 सितम्बर 2019

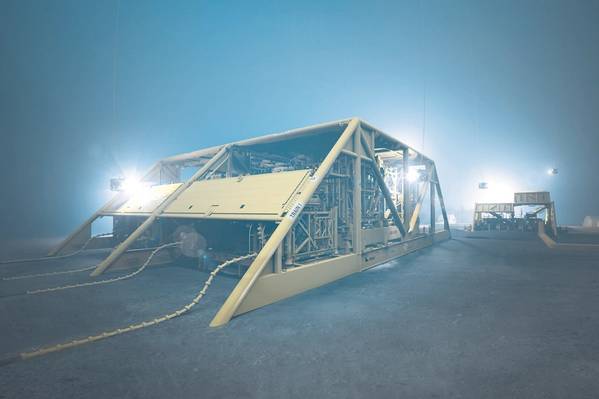

(चित्र: अकर समाधान)
(चित्र: अकर समाधान)

जैसा कि तकनीकी प्रगति जारी है, गैस संपीड़न जैसे उप-प्रसंस्करण उपकरण - अब पहली बार नॉर्वेजियन पानी से आगे बढ़ रहे हैं - अपतटीय उत्पादन पहेली का एक तेजी से महत्वपूर्ण टुकड़ा साबित हो सकता है।

"समग्र उप परिदृश्य परिदृश्य में मौलिक रूप से बदल रहा है," नट नूर्ग, ईवीपी और अकर सॉल्यूशंस के फ्रंट एंड के प्रमुख ने कहा। “छोटे, कम लागत, लचीले और डिजिटल रूप से सक्षम सिस्टम समाधान की ओर एक कदम है जो वसूली को बढ़ाने और पर्यावरणीय प्रभाव को कम करने पर ध्यान केंद्रित करता है। उस संदर्भ में, सबसी कम्प्रेशन की बहुत महत्वपूर्ण भूमिका है और एक बहुत ही सकारात्मक बाजार दृष्टिकोण। "

कंप्रेशर्स जो पठार गैस उत्पादन दर को बनाए रखने में मदद करते हैं क्योंकि समय के साथ अपतटीय जलाशय दबावों को समुद्र के स्तर से ऊपर प्लेटफार्मों पर स्थापित किया गया है, लेकिन इस उपकरण को वेलहेड के करीब सीबेड पर रखने से वसूली दर में सुधार हो सकता है और पूंजी और परिचालन लागत कम हो सकती है। कंप्रेसर को वेलहेड के करीब रखने से उत्पादन में वृद्धि होती है और पाइपलाइन डाउनस्ट्रीम में कम दबाव की गिरावट के कारण क्षेत्र के जीवन का विस्तार करने की संभावना होती है, नायबर्ग ने समझाया।

Subsea संपीड़न में गुणों की एक लंबी सूची है, उन्होंने कहा: "यह लागत में कटौती और उत्पादन में वृद्धि करके एक बेहतर व्यापार का मामला प्रदान करता है, यह सुरक्षित है, दूर से संचालित किया जा रहा है, और एक subsea संपीड़न स्थापना के पर्यावरण पदचिह्न काफी कम है, पर लाभ की पेशकश सबसे ऊपर आधारित समाधान। "

लेकिन यह एक लंबी सड़क रही है, जब 1980 के दशक के मध्य में पहली बार कमर्शियल कॉन्सेप्ट की कल्पना की गई थी।

रास्ते में एक महत्वपूर्ण मील का पत्थर, न्यबॉर्ग ने कहा, जब स्टेटोइल (अब इक्विनोर) ने दिसंबर 2010 में नार्वे सागर में ardsgard परियोजना के लिए उप-संपीड़न आपूर्ति करने के लिए एकर सॉल्यूशंस को अनुबंध से सम्मानित किया। "नई उप-प्रसंस्करण प्रौद्योगिकियों के सफल विकास को दिखाने के अलावा, उप-संपीड़न ने भी खुद को एक व्यवहार्य वैकल्पिक क्षेत्र विकास समाधान साबित किया," उन्होंने कहा।

जब सितंबर 2015 में easgard subsea कम्प्रेशन स्टेशन की शुरुआत हुई, तो इसने प्रौद्योगिकी योग्यता के लिए अंतिम चरण को प्रभावी ढंग से पूरा किया और ऑपरेशन में सिस्टम लाभ और प्रदर्शन का प्रदर्शन किया, Nyborg ने कहा।

सिस्टम 11.5 मेगावाट (MW) संपीड़न शक्ति के साथ एक MAN हाई-स्पीड ऑयल-फ्री इंटीग्रेटेड मोटर (HOFIM) कंप्रेसर का उपयोग करता है। प्रवाह दर और दबाव के आधार पर, सिस्टम 3.5 तक दबाव अनुपात प्रदान करने में सक्षम है, और प्रति कंप्रेसर 18,000 क्यूबिक मीटर प्रति घंटे तक की दर प्रवाह कर सकती है। सबसे ऊपर विद्युत चर गति ड्राइव और दोनों कंप्रेशर्स और पंपों के लिए उप ट्रांसफार्मर ट्रांसफार्मर एबीबी द्वारा प्रदान किए गए थे। अकर सॉल्यूशंस ने कम्पस और पंप को पावर देने के लिए ,sgard ए फ्लोटिंग प्रोडक्शन, स्टोरेज और ऑफलोडिंग यूनिट (FPSO) के लिए टॉपसाइड पावर और कंट्रोल मॉड्यूल भी दिया।

आज तक, easgard subsea कम्प्रेसर 100% विश्वसनीयता के साथ 60,000 घंटे से अधिक समय तक चला है, और यह अनुमान है कि समाधान क्षेत्र से बरामद होने के बराबर 300 मिलियन बैरल से अधिक तेल सक्षम करेगा।

Undsgard फेल्ड के लिए रवाना होने से पहले एगरसंड, नॉर्वे में सबसिडा कंप्रेशन सिस्टम। (फोटो: अकर समाधान)

नए क्षेत्र
अब अकर सॉल्यूशंस और इसके पार्टनर तकनीक को आगे बढ़ाने के लिए काम कर रहे हैं क्योंकि वे नए पानी में कम्प्रेशन कम्प्रेशन प्रोजेक्ट्स लेना चाहते हैं।

लगभग 1,350 मीटर पानी की गहराई में ऑस्ट्रेलियाई उत्तर पश्चिमी तट से लगभग 200 किलोमीटर दूर स्थित, जोन्ज-Io, गोरगन परियोजना का हिस्सा - दुनिया के सबसे बड़े प्राकृतिक गैस विकास में से एक - नॉर्वे के बाहर सबस कम्प्रेशन तकनीक के पहले उपयोग को चिह्नित करेगा। Nyxorg ने कहा कि प्रोजेक्ट, एक्सॉनमोबिल और शेल के पार्टनर के साथ ऑपरेटर शेवरॉन के नेतृत्व में है, जो वर्तमान में FEED चरण में है और "फुल स्टीम फ़ॉरवर्ड" जा रहा है, Nyborg ने कहा।

Deliveringsgard देने के बाद, प्रोजेक्ट के प्रमुख अभियंताओं, Ak Energy Solutions ने MAN Energy Solutions और ABB के साथ अलग-अलग गठजोड़ के समझौतों की मदद से, अपने अनुभव और सबक को एक नई पीढ़ी के नए विकास कार्यों के लिए अगली पीढ़ी सबस कम्प्रेशन सिस्टम, SCS 2.0 विकसित करना सीखा। जंज़-आईओ सहित। कंपनियों ने मंदी के माध्यम से अपनी मुख्य टीमों और दक्षताओं को बनाए रखने में कामयाबी हासिल की, जब पहले से ही theirsgard स्ट्रीम पर चला गया था।

न्यबॉर्ग के अनुसार, "SCS 2.0 कार्यक्रम का मुख्य उद्देश्य लागत, आकार, वजन, जटिलता, प्रसव के समय को कम करना और डिज़ाइन में कोर कार्यक्षमता और मजबूती को बनाए रखते हुए भारी लिफ्ट संचालन की आवश्यकता है।" "इंजीनियरिंग कार्य ने संकेत दिया कि SCS 2.0 प्रणाली कुल आकार और वजन के मामले में 50% से अधिक की कमी को महसूस कर सकती है।"

“उदाहरण के लिए कंप्रेसर मॉड्यूल को लें, सीखे गए पाठ का उपयोग करना - मॉड्यूल आकार और वजन 294 टन से 180 टन तक कम हो गया था। एक तरीका यह किया गया था कि मॉड्यूल पाइप रूटिंग को सरल करके और एंटी-सर्ज फ़ंक्शन को कंप्रेसर मॉड्यूल से बाहर ले जाकर। Ardsgard की तुलना में SCS 2.0 सिस्टम में मॉड्यूल की संख्या प्रति ट्रेन 13 से घटाकर सात कर दी गई है। ”

Ardsgard के अनुभव के आधार पर, Aker Solutions और MAN Energy Solutions गठबंधन का उद्देश्य एक अच्छी तरह से स्ट्रीम कंप्रेशन सिस्टम प्रदान करना है जो स्क्रबर और पंप के उपयोग के बिना उप-कुओं से आने वाले तरल और गैस मिश्रण को बढ़ाता है। "यह आगे आकार, वजन और लागत को कम करेगा और इस प्रकार उच्च क्षमता केन्द्रापसारक सबस कम्प्रेशन सिस्टम को और भी अधिक आकर्षक बना देगा," Nyborg ने कहा।

"अच्छी तरह से प्रवाह प्रणाली में एक प्रवाह कंडीशनिंग इकाई, सहायक सिस्टम के साथ एक उप-कंप्रेसर शामिल होगा, एक कूलर और संबंधित नियंत्रण और उच्च वोल्टेज उपकरण। उच्च वोल्टेज बिजली की आपूर्ति के साथ एक अलग तरल पंप की आवश्यकता को हटा दिया जाता है, क्योंकि सभी तरल को कंप्रेसर के माध्यम से रूट किया जाता है। विशेष रूप से गहरे पानी में लंबी दूरी के कदम पर, विशेष रूप से गर्भनाल गुंजाइश और उच्च वोल्टेज बिजली की आपूर्ति को कम करने में काफी बचत होती है। ”

जांज़-Io के लिए प्रवाह दर ardsgard पर तीन गुना तक होती है, जिसके लिए एक ट्रेन में एक स्क्रबर से समानांतर में चलने वाले तीन कंप्रेशर्स की आवश्यकता होती है। एसर सॉल्यूशन, सबसूट फ़ुटप्रिंट पर विवरण साझा करने में सक्षम नहीं था, लेकिन कहा कि प्रति ट्रेन बिजली की आवश्यकता 11.5 मेगावाट .sgard ट्रेन से तीन गुना है। जांज़-Io संपीड़न स्टेशन बैरो द्वीप पर तटवर्ती टर्मिनल से लगभग 140 किलोमीटर उत्तर-पश्चिम में स्थित है (aroundसगार्ड के लिए बाहर का रास्ता लगभग 40 किलोमीटर) था।

पानी की गहराई (1,400 मीटर) और बढ़े हुए डिज़ाइन दबाव (285 बार) के लिए एक प्रौद्योगिकी योग्यता कार्यक्रम का प्रारंभिक निष्पादन 2017 से चल रहा है।

Jansz-lo के लिए विकसित की जा रही डिजिटल ट्विन एक लंबे समय तक भविष्य कहनेवाला रखरखाव और प्रदर्शन अनुकूलन रणनीति के लिए अनुमति देगा, हस्तक्षेप और कम परिचालन लागत की आवश्यकता को कम करेगा। (चित्र: अकर समाधान)

Nyborg ने कहा कि सिद्ध orgsgard तकनीक को Jansz-Io के लिए लागू किया जाता है, लेकिन कम अनुकूलन उपकरण, बेहतर डिलीवरी समय, रखरखाव के संचालन को सीमित करने के लिए भारी लिफ्ट संचालन और डिजाइन मजबूती सहित कम अनुकूलन का समर्थन करने के लिए ऑपरेशन से कमीशन और फीडबैक से सीखे गए पाठों को जोड़ा जाता है।

“Easgard subsea कम्प्रेशन कहीं भी पहला सबस कम्प्रेशन डिलीवरी था। Ardsgard के लिए मॉडर्लाइज़ेशन दर्शन सभी मुख्य प्रक्रिया उपकरण स्टेशन से अलग-अलग पुनर्प्राप्ति योग्य रखने के लिए था, और इसका परिणाम स्पूल इंटरफ़ेस मॉड्यूल के अलावा प्रत्येक मुख्य प्रक्रिया इकाइयों के लिए अलग-अलग मॉड्यूल थे। इसने हमें एक मजबूत डिजाइन दिया, बल्कि पर्याप्त वजन और आकार भी दिया।

Onsgard के बाद से, लीड इंजीनियर प्रोजेक्ट निष्पादन और डिजाइन में कम / कोई जोखिम के अवसरों को लागू करने पर ध्यान केंद्रित कर रहे हैं, Nyborg ने कहा: “उदाहरण के लिए, प्रक्रिया मॉड्यूल की सात से तीन परिणामों में कमी काफी कम छाप छोड़ती है कंप्रेसर ट्रेन की। मॉड्यूल के वजन को कम करके भारी लिफ्ट संचालन को कम किया जाता है। ”

“डिलीवरी का समय इस तथ्य से सुधरा है कि हमने पहले भी ऐसा किया है। यह टीम के बारे में सभी को पता है और अनुभव है, साथ ही साथ हमारे पास एबीबी और मैन एनर्जी सिस्टम के साथ गठबंधन की ताकत भी है। न्यूर्ब ने कहा कि हम एक महत्वपूर्ण प्रक्रिया के रूप में महत्वपूर्ण उप-आपूर्तिकर्ताओं पर ध्यान केंद्रित कर रहे हैं, न कि केवल विशिष्ट परियोजनाओं के लिए।

प्रदर्शन लाभ के अलावा, Jansz-Io में उप-संपीड़न का एक और लाभ क्षेत्र के जीवन पर पर्यावरण के पदचिह्न में सुधार है। Nyborg ने कहा, “कंप्रेसर को कुएं के करीब लाने से वैकल्पिक समाधान (कम्प्रेशन प्लेटफॉर्म या ऑनशोर कम्प्रेशन) की तुलना में बड़े लाभ मिलते हैं। हमारे अद्यतन उप-सम्पीडन प्रणाली कम सामग्री का उपयोग करने के साथ बढ़ी हुई वसूली, कम बिजली की खपत, अपतटीय रसद उन्मूलन, कोई निर्वहन या उत्सर्जन की पेशकश कर सकती है। Thesgard की तुलना में Jansz-Io प्रणाली का वजन प्रति मेगावाट संपीड़न में काफी कम होगा। ”

Nyborg ने कहा कि अकर सॉल्यूशंस ने प्रदर्शन संकेतकों का एक समूह विकसित किया है जिसका उपयोग किसी परियोजना या उत्पाद विकास में उत्पादों और सिस्टम समाधानों के पर्यावरणीय प्रभाव को मापने के लिए किया जाएगा। इस वर्ष लॉन्च करने के कारण, संकेतक को बढ़ावा देने, सामग्री की खपत और हस्तक्षेप आवृत्ति की दक्षता को मापने के लिए जंज़-Io परियोजना में शामिल किया जाएगा।
