टैपिंग बैक टैपिंग

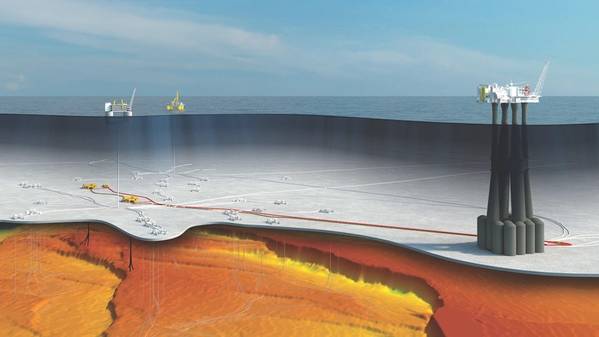

इक्विनोर के ट्रोल चरण 3 के विकास की एक कलाकार की छाप (छवि: इक्विनोर)

ऑपरेटर्स सबसाइड टाईबैक के जरिए तेजी से रिटर्न की तलाश जारी रखते हैं, जबकि वेंडर कम के लिए अधिक फील्ड को अनलॉक करने में मदद के लिए तकनीकी समाधान खोजते हैं।

एक ज्वार उप-उद्योग को चालू करना शुरू कर रहा है, कम से कम टाईबैक के लिए धन्यवाद। यह एक विषय है जो पिछले चार वर्षों से अंतर्निहित है। जबकि बड़ी पूंजी-गहन परियोजनाओं को रोक दिया गया है, ऑपरेटर मौजूदा बुनियादी ढांचे के करीब "लागत कुशल" बैरल को लक्षित कर रहे हैं, त्वरित वापसी, कम कैपेक्स, कम ओपेक्स परियोजनाओं का प्रतिनिधित्व कर रहे हैं।

मिरिध इवांस, प्रमुख विश्लेषक, अपस्ट्रीम सप्लाई चेन, वुड मैकेंज़ी कहते हैं, "टाईबैक अभी भी महीने का स्वाद है।" "2018 में, सबसिआ ट्री अवार्ड्स का अधिकांश हिस्सा टाईबैक प्रोजेक्ट्स या इन्फिल ड्रिलिंग के लिए था।"

यह उप-उत्पादन प्रणाली विक्रेताओं के लिए एक दुखद समय रहा है। इवांस का कहना है कि उप उत्पादन प्रणाली के लिए आदेश 2016 में कम हो गए, लेकिन संख्या में वृद्धि हुई है, एक स्पष्ट प्रवृत्ति के साथ ब्राउनफील्ड परियोजनाओं (जैसे टाईबैक) के लिए एक बड़ा अनुपात नियत किया गया है, नए, ग्रीनफ़ील्ड विकासों की तुलना में, इवांस कहते हैं। उसने नॉर्थवेस्ट यूरोप में हाल ही में स्वीकृत परियोजनाओं को शामिल किया है, जिसमें नॉर्वे में इक्विनोर के ट्रोल फेज 3, नौ कुओं के साथ, टोटल ज़िनिया 2 प्रोजेक्ट, अपतटीय अंगोला भी, नौ कुओं के साथ, और CNOOC के बज़ फेज़ 2, यूके नॉर्थ सी में, आठ कुओं के साथ। ।

(छवि: CNOOC)

इवांस कहते हैं, "इनमें से कुछ परियोजनाएं काफी बड़ी हैं।" "वे जमीन से उतर गए हैं, क्योंकि उनके पास मौजूदा बुनियादी ढांचे का प्रमुख प्रवर्तक है, जो परियोजना अर्थशास्त्र को कम करता है।" उदाहरण के लिए, ट्रोल चरण 3 ट्रोल क्षेत्र से गैस के लिए पठारी उत्पादन का विस्तार करेगा और लगभग सात साल, और अपेक्षित जीवन का विस्तार करेगा। इक्विनोर के अनुसार, लगभग 17 साल।

मेक्सिको की अमेरिकी खाड़ी में भी ऐसा ही चलन रहा है। उदाहरण के लिए, अनादार्को, इस वर्ष 100% स्वामित्व वाली बुनियादी ढाँचे के लिए "अत्यधिक आर्थिक" टाईबैक रणनीति कहा जाता है। दरअसल, शेवरॉन, जो हाल ही में ऑकिडेंटल के एक काउंटर ऑफर से हारने से पहले अनादर्को को संभालने के लिए एक सौदा लाने के करीब पहुंच गया था, ने कहा कि यूएस की खाड़ी में स्वतंत्र फर्म के टाईबैक के अवसर इसे प्राप्त करने के कारणों में से एक थे।

इवांस कहते हैं, 'ऑपरेटर्स अभी भी बहुत तेजी से उस पेबैक की तलाश में हैं।' “यह असली ड्राइवर है। यह केवल निरपेक्ष मूल्य या विशाल मात्रा के बारे में नहीं है; यह विचारशील निवेश है और वे कितनी जल्दी उस निवेश पर लाभ प्राप्त कर सकते हैं। इसलिए उन्होंने मंदी के कारण अपेक्षाकृत अच्छा किया है। ”

फिर भी, यह हमेशा एक आसान निर्णय नहीं होता है। छोटे, सीमांत क्षेत्रों के लिए, खेतों को व्यवहार्य बनाने के लिए कम लागत वाले समाधान की आवश्यकता होती है। अन्य क्षेत्रों के लिए, जहाँ निकटवर्ती अन्वेषण नए बुनियादी ढाँचे की ओर संतुलन बना सकता है, फिर भी फ्लोटिंग प्रोडक्शन, स्टोरेज और ऑफलोडिंग (FPSO) वाहिकाओं में स्थिर बाज़ार तक पहुँच, गज और जहाजों में अतिरिक्त क्षमता जो अनुबंध से आती है, एक स्टैंडअलोन प्रोजेक्ट को आकर्षक बनाती है। विकल्प। यह एंजी के अंगोला में कालींबा तेल क्षेत्र की खोज में दिखाया गया है। इवांस कहते हैं, प्रारंभ में ईस्ट हब सुविधाओं के लिए एक लंबे उप-समूह के रूप में चिह्नित, एनआई अब एक स्टैंडअलोन विकास पर विचार कर रहा है, धन्यवाद।

इवांस कहते हैं, "ऑपरेटरों को अपनी परियोजनाओं को सावधानी से आगे बढ़ाने के लिए जाना था, और अब वे उन परियोजनाओं के बारे में और अधिक विचारशील हैं जो मंजूरी के माध्यम से जाते हैं, और केवल बहुत अच्छे अभी भी हो रहे हैं," इवांस कहते हैं।

ट्रोल चरण 3 परियोजना इक्विनोर के ट्रोल ए प्लेटफॉर्म में बंध जाएगी। (फोटो: हैराल्ड पेटर्सन, इक्विनोर)

लंबे समय तक तेल टाईबैक
इससे भी अधिक अवसर होंगे यदि आप इस दूरी को बढ़ा सकते हैं कि तेल क्षेत्र आर्थिक रूप से पीछे बंधे हो सकते हैं, इस साल की शुरुआत में सैपेम के जियोर्जियो आर्केंजलेटी ने ऑफशोर भूमध्यसागरीय सम्मेलन (ओएमसी) को बताया। परंपरागत रूप से, तेल टाईबैक 10 से 30 किलोमीटर की सीमा के भीतर होते हैं। इसे बढ़ाकर 50 किलोमीटर या उससे अधिक करने से अधिक क्षेत्रों को मौजूदा बुनियादी ढांचे में बांधा जा सकेगा। ऐसा करने के लिए सबसे बड़ी चुनौती संबंधित आश्वासन प्रवाह होगा। पारंपरिक और छोटी टाईबैक में, मोम और हाइड्रेट्स जैसे मुद्दों को हल करने के लिए सबसे आम फील्ड आर्किटेक्चर समाधान रासायनिक इंजेक्शन और थर्मली इंसुलेटेड लूपेड फ्लोलाइन्स का उपयोग (एक अलग सेवा लाइन या तरल पदार्थों के आसान विस्थापन को सक्षम करने के लिए) का उपयोग है।

लंबी दूरी के लिए, वैकल्पिक समाधानों की आवश्यकता होती है, जैसे कि गर्म प्रवाह, दोहरी उत्पादन या लूप के बजाय एकल उत्पादन लाइन को सक्षम करने के लिए, दोनों उपभोक्ताओं (गर्म पाइप और पंप) को खिलाने के लिए उप-बूस्टिंग और उप-बिजली वितरण के साथ मिलकर, न्यूनतम करके। सबसै पॉवर केबल्स की तैनाती जो बहुत महंगे आइटम हैं। यह वास्तुकला, उप-समुद्री जल उपचार और इंजेक्शन और एक सब-इलेक्ट्रिक कंट्रोल सिस्टम के साथ भी संयुक्त है, जो एकल प्रवाह और एकल शक्ति और (फाइबर) संचार केबल की आवश्यकता को कम करने (बिना हाइड्रोलिक लाइनों के साथ) और सबसे ऊपर के पैरों के निशान को कम करने में सक्षम करेगा।

इनमें से अधिकांश प्रौद्योगिकियां यहां हैं या लगभग तैयार हैं, अर्कांगलेटी कहते हैं। प्रत्यक्ष विद्युत ताप (DEH) या विद्युत ट्रेसिंग पाइपलाइन पाइपलाइन हीटिंग (ETH) प्रौद्योगिकियां अब क्षेत्र में सिद्ध हो गई हैं, जबकि Saipem एक ETH पाइप-इन-पाइप तकनीक पर भी काम कर रहा है, और लंबे समय तक टिकबैक के लिए एक योग्यता कार्यक्रम जारी है और होने की उम्मीद है इस वर्ष के अंत तक पूर्ण-स्तरीय योग्यता का परीक्षण, इसे TRL4 तक ले गया।

Saipem की ETH पाइप-इन-पाइप तकनीक (छवि: Saipem)

Subsea बिजली वितरण एक उभरती हुई प्रौद्योगिकी है जिसमें कई आपूर्तिकर्ता काम कर रहे हैं और या तो योग्य हैं या योग्यता प्राप्त करने के करीब हैं।

Subsea बिजली वितरण सब-स्विच स्विच गियर, चर गति ड्राइव (VSD) और ट्रांसफार्मर का उपयोग कर बिजली वितरित करने में सक्षम होगा। इसके बाद सीफ़्लोर पर सभी बिजली की ज़रूरतों के लिए इस्तेमाल किया जा सकता है - पंपों से लेकर पाइपलाइन हीटिंग तक - कई केबलों को तैनात करके प्रत्येक उपभोक्ता को टॉपिंग से खिलाने की तुलना में अधिक लचीली और लागत प्रभावी वास्तुकला में।

Saipem सीमेंस के साथ काम कर रहा है ताकि सभी इलेक्ट्रिक कंट्रोल सिस्टम को डिजाइन और ऑप्टिमाइज़ किया जा सके। इसमें अपने एसपीआरिंग्स 'इंजेक्शन के लिए समुद्री जल उपचार' तकनीक के साथ एक ऑल-इलेक्ट्रिक कंट्रोल सिस्टम का उपयोग करना शामिल है। सिपेम का अनुमान है कि ऑल-इलेक्ट्रिक नियंत्रण का उपयोग करके, हाइड्रोलिक नियंत्रण के लिए स्टील ट्यूब को हटाने से समग्र क्षेत्र विकास लागतों में बचत होगी।

"यह एक बड़ी उपलब्धि है क्योंकि इसके साथ, वाल्वों के इलेक्ट्रो-हाइड्रोलिक एक्ट्यूएटर्स को इलेक्ट्रिक एक्ट्यूएटर्स के साथ बदल दिया जाता है, इसलिए आपको हाइड्रोलिक पावर यूनिट और वाल्वों को खिलाने के लिए हाइड्रोलिक लाइनों की आवश्यकता नहीं है," अर्केगेल्टी कहते हैं। "गर्भनाल [आकार] सिकुड़ जाएगा और लागत कम हो जाएगी।"

समुद्री जल उपचार के लिए एसपीआरिंग्स, सिपेम की उप-प्रौद्योगिकी (छवि: सिपेम)

Saipem मानसिकता के अनुसार, Saipem और Siemens ने सफलतापूर्वक सभी खुले विद्युत सबसिस्टम प्रणाली के लिए संयुक्त विकास कार्यक्रम का समापन किया है, जिसका उद्देश्य Saipem मानसिकता के अनुसार एक खुली रूपरेखा उप-प्रणाली को बढ़ावा देना और अर्हता प्राप्त करना है।

नियंत्रण प्रणाली सीमेंस डिजीजीआरआईडी पर आधारित है और सीमित संख्या में मानक इंटरफेस का उपयोग करती है, प्रत्येक विशिष्ट फ़ंक्शन के लिए अलग-अलग उप-इलेक्ट्रोनिक्स मॉड्यूल और केबल होने के बजाय, एक ही भौतिक अवसंरचना में तार्किक रूप से अलग-अलग संचार नेटवर्क के एकीकरण के लिए धन्यवाद। प्रक्रिया नियंत्रण, स्थिति की निगरानी और सुरक्षा।

नई तकनीक TRL 4 (एपीआई 17N) के साथ अप्रैल 2019 में पूरी हुई एक फैक्ट्री इंटीग्रेशन टेस्ट के साथ पहुंची। मुख्य हार्डवेयर मॉड्यूल सबसीयू से बना है, जो कि एक उच्च मांग वाले सबसीसा प्रोसेसिंग अनुप्रयोगों के साथ-साथ पारंपरिक अनुप्रयोगों के लिए एक ऑल-इलेक्ट्रिक सबसीआ कंट्रोल यूनिट फिट है। सबसाइड ब्राउनफ़ील्ड प्रोजेक्ट और टाईबैक फ़ील्ड सहित); एक सबएसा पावर मैनेजर यूनिट (एसपीएम); और एक कम वोल्टेज बिजली वितरण प्रणाली उप-उपभोक्ता प्रसंस्करण अनुप्रयोगों के लिए फिट होती है और नए उप-उपयोगकर्ताओं को सक्षम करती है जैसे कि उप-रासायनिक इंजेक्शन स्किड। एसपीएम इकाई एक संचार वितरण इकाई भी है और जरूरत पड़ने पर टॉपसाइड मास्टर कंट्रोल स्टेशन के स्थान पर कार्यात्मक हब के रूप में कार्य कर सकता है।

पहेली में अंतिम टुकड़ा, उप-कारखाने को पूरा करने के लिए, रासायनिक इंजेक्शन उपधारा चल रहा होगा। "रासायनिक इंजेक्शन उपधारा के आगे बढ़ना, सीबेड के करीब, रासायनिक लाइनों को हटा देगा, जिससे गर्भनाल का आकार कम हो जाएगा," अर्केंजलेटी कहते हैं।

वे कहते हैं कि इन सभी तकनीकों को एक साथ लाने से एक नए क्षेत्र की वास्तुकला को बढ़ावा मिलेगा। “तकनीक बहुत आगे बढ़ चुकी है और बाजार या एक विकास के लिए तैयार है, या पूरा होने के करीब है। गर्म पाइपलाइनों को अपनाने से प्राप्त लचीलापन एक दोहरी पाइपलाइन (लूप) होने और शटडाउन पर तरल पदार्थ को विस्थापित करने की आवश्यकता से अधिक है, ”, इस प्रकार परिचालन व्यय से भी लाभ हो सकता है।

किनारे पर गैस हो रही है
लंबी दूरी की गैस टाईबैक्स के लिए, अन्य चिंताएं हैं, जिसे सिपेम भी देख रहा है। टोटल फॉर ए स्टडी में, 2,000 मीटर पानी की गहराई, 150 किलोमीटर लंबे गैस फील्ड टाईबैक के समाधानों को देखते हुए, सिपेम ने दो चरण की परियोजना का प्रस्ताव रखा। चरण एक में, एक उत्पादन निर्यात लाइन होगी, जितना संभव हो उतना गैस का उत्पादन करने के लिए जलाशय दबाव का उपयोग किया जाएगा। दूसरे विकास चरण में, उप-प्रसंस्करण का उपयोग पुनर्प्राप्ति को बढ़ाने के लिए किया जाएगा। ओमेसा को बताया कि सबीसा प्रोसेसिंग के विकल्प या तो सबसाइड पृथक्करण या उप-संपीडन हो सकते हैं, सबसे बड़ी रिकवरी दर प्रदान करते हैं, और एक छोटे व्यास पाइप लाइन, कम लागत, एमिली पैपलिन हाइड्रोलिक और प्रवाह आश्वासन लीड का उपयोग करते हैं। उन्होंने यह भी कहा कि हाइड्रेट निषेध के लिए मोनोथिलीन ग्लाइकॉल (एमईजी) के बजाय कम खुराक वाले एंटी-एग्लोमेरेट्स का इस्तेमाल किया जा सकता है, साथ ही शटडाउन और स्टार्टअप संचालन के लिए एक सबसीए एमईजी इंजेक्शन स्किड भी किया जा सकता है। इस प्रणाली के लिए, ऑल-इलेक्ट्रिक भी फायदेमंद होगा, गर्भनाल के आकार को कम करके, वह कहती है।

इक्विडोर के shoreसगार्ड फील्ड ऑफशोर नॉर्वे पर, सब्सिडी संपीडन 2016 में साबित हुआ था। अब, शेवरॉन ने दुनिया की दूसरी उप-सम्पीडन परियोजना हो सकती है, इसके लिए अकर सॉल्यूशंस के साथ एक फ्रंट-एंड इंजीनियरिंग और डिज़ाइन (FEED) अनुबंध पर सहमति व्यक्त की है, जो जंज़-Io गैस क्षेत्र के लिए लक्षित है, 1,350 मीटर पानी की गहराई में 200 किलोमीटर की अपतटीय ऑस्ट्रेलिया। इससे ऑन-लाइन लिक्विफाइड नेचुरल गैस (LNG) फैसिलिटी में टाईबैकबैक किया जा सकता है, अतिरिक्त क्षमता खुलने के बाद बैकफिलिंग होती है। इवांस का कहना है, "शेवरॉन बैकफिलिंग एलएनजी सबसे अच्छा व्यापार के मामलों में से एक है। “इचथिस जैसी परियोजनाओं के अगले चरणों के बारे में सोचना या यहां तक कि ब्राउज़ [जैसे सभी ऑस्ट्रेलिया में] जैसी बड़ी परियोजना के लिए अंतिम निवेश निर्णय (एफआईडी) चरण में लाना। यह वहाँ मजबूर कर रहा है, क्योंकि थोड़ा अन्य बुनियादी ढांचा है, इसलिए आप वास्तव में अच्छी वसूली दरों पर निर्भर हैं। ”

गैस का दोहन करने के लिए एक और विचार, जो शायद अन्यथा फंसे हुए थे, इस साल के शुरू में सबेसा एक्सपो में इंटेक में परियोजना अभियंता ली थॉमस द्वारा प्रस्तुत किया गया था। यह एक छद्म शुष्क गैस प्रणाली करार दिया गया है, और उनका कहना है कि यह 150 किलोमीटर से अधिक दूरी तय कर सकती है। इसमें कुएं से तरल पदार्थ निकालने के लिए मल्टीपल, इन-लाइन पिग्‍गेबल सेपरेटर को शामिल किया जाएगा और परिवहन के दौरान गैस से कंडेनस। छोटे, एकल चरण केन्द्रापसारक पंपों द्वारा समर्थित, बड़े पाइपलाइन व्यास का उपयोग वापस दबाव को अनुकूलित करने के लिए किया जा सकता है - कुछ 50-80 बार तक।

इंटेसिया के पिगबल इनलाइन विभाजक, इसके छद्म शुष्क गैस सिस्टम अवधारणा का हिस्सा (छवि: इंटेक)

यह एक अवधारणा है जो पहले से ही कोयला सीम गैस इकट्ठा करने वाले नेटवर्क में ऑनशोर का उपयोग करती है, थॉमस कहते हैं, और एलएनजी की सुविधा के लिए गैस टाईबैक के लिए इस्तेमाल किया जा सकता है। 183 किलोमीटर के टीकबैक के लिए एक केस स्टडी में, नौ सैटेलाइट कुओं के साथ, थॉमस का कहना है कि पाइप लाइन के साथ विभिन्न बिंदुओं पर छह छद्म सूखी गैस इकाइयां स्थापित की जा सकती हैं, आखिरी किनारे से 80 किलोमीटर की दूरी पर है, जिसके बाद गैस अब संघनित नहीं होती है।

1,700 मीटर पानी की गहराई में वेस्टलैंड के शेटलैंड क्षेत्र के लिए, 200 किलोमीटर की दूरी पर एक अध्ययन भी किया गया था। फ्लोटिंग प्रोडक्शन सिस्टम, सिंगल (22-इंच) और डुअल सबिया टाईबैक, वेस्ट गैस कम्प्रेशन के साथ टाईबैक, और स्यूडो ड्राई गैस सिस्टम का उपयोग करके कई विकल्प देखे गए थे। थॉमस कहते हैं कि बाद में सिस्टम में 30 इंच की पाइपलाइन के साथ चार निष्क्रिय इकाइयों की आवश्यकता होगी।

थॉमस ने कहा कि इस प्रणाली का उपयोग 200 किलोमीटर और यहां तक कि 300 किलोमीटर की दूरी के लिए किया जा सकता है, और वैकल्पिक अवधारणाओं के साथ तुलना में 40% से 60% तक की लागत को कम कर सकता है, थॉमस कहते हैं, जो 2016 में अपने घर के अटारी कार्यालय में विचार के साथ आया था। वर्ली (पहले वर्ली पार्सन्स, जो इंटेक्सिया का हिस्सा है) ने थॉमस और विचार को 2017 में लिया, और इस अवधारणा के बाद से ऑयल एंड गैस इनोवेशन सेंटर (एबरडीन) की फंडिंग और स्ट्रेथक्लाइड विश्वविद्यालय के समर्थन के बाद से एक क्लाइंट व्यवहार्यता अध्ययन किया गया। पिछले साल, और ऑयल एंड गैस टेक्नोलॉजी सेंटर (OGTC) ने वेस्ट ऑफ़ शेटलैंड स्टडी का समर्थन 2018 के अंत में शुरू किया था। इस विचार का परीक्षण करने के लिए एक प्रवाह सुविधा का निर्माण किया जा रहा है, OGTC के साथ काम कर रहा है, और परीक्षण मई में किसी अन्य ग्राहक के साथ शुरू होने वाला था। व्यवहार्यता अध्ययन।

इंटेसिया की छद्म सूखी गैस प्रणाली अवधारणा, एक लंबे कदम के रूप में (छवि: इंटेसिया)
