नई टेक उत्पादन प्लेटफार्मों पर पाइपलाइन एनडीटी को सक्षम करता है

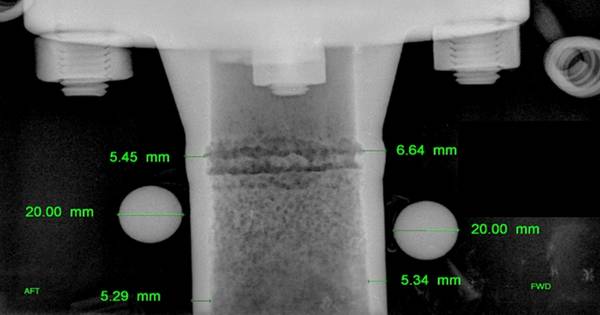

सेपरेटर नोजल स्टब TAXI सेवा के साथ जोखिम समय के सात सेकंड के बाद वेल्ड और पाइप जंग को दर्शाता है। हरे रंग की संख्या एक पाइप पर शेष दीवार की मोटाई के माप हैं। पाइप के केंद्र के भीतर सभी गहरे क्षेत्रों में गड्ढे के प्रकार और वेल्ड रूट जंग के साक्ष्य दिखाई देते हैं। (चित्र: ओशनियरिंग)

दबाव वाहिकाओं से जुड़े न्यूक्लोनिक माप को प्रभावित किए बिना रिसाव पर पाइपलाइनों के गैर-विनाशकारी परीक्षण के लिए रेडियोग्राफी का उपयोग करने की उम्र-पुरानी समस्या को हल करने के लिए सुरक्षा और ड्रग प्रवर्तन में उपयोग की जाने वाली एक तकनीक को संशोधित किया गया था।

अनुकूलित तकनीक तेल-गैस-जल विभाजक या बल को बंद करने के लिए उच्च दबाव वाले जहाजों पर न्यूक्लियोनिक्स को तिरछा नहीं करती है, और यह उत्तरी सागर में ऑपरेटरों को योजनाबद्ध टर्नअराउंड या शटडाउन की प्रतीक्षा किए बिना तेजी से स्थगित पाइपलाइन निरीक्षण करने की अनुमति देती है।

उम्र बढ़ने के बुनियादी ढांचे के साथ एक उद्योग में, गैर-विनाशकारी परीक्षण (NDT) यह निर्धारित करने के लिए महत्वपूर्ण है कि क्या सामग्री या घटक उद्देश्य के लिए फिट है। रेडियोग्राफी का उपयोग लंबे समय से पाइपलाइनों जैसे उपकरणों में जंग, दरारें और अन्य समस्याओं की तलाश करने के लिए किया गया है, विशेष रूप से जो कि अछूता रहता है। लेकिन कभी-कभी एनडीटी विधियां जैसे रेडियोग्राफी न्यूट्रोनिक इंस्ट्रूमेंटेशन और सेंसिंग प्रोग्राम के साथ पहले से ही एक प्लेटफॉर्म पर उपयोग में बाधा डालती हैं।

न्यूक्लोनिक सेंसर उच्च-दबाव इकाइयों पर उपयोग किए जाते हैं जो उत्पादन धारा को तेल, गैस और पानी में अलग कर देते हैं क्योंकि ऐसे बर्तन एक सुरक्षा मुद्दा पेश कर सकते हैं यदि वे बहुत भरे हुए या बहुत खाली हो जाते हैं। पोत के एक तरफ एक न्यूक्लोनिक डिटेक्टर दूसरी तरफ एक आइसोटोप समझ सकता है। जैसे ही विभाजक के भीतर द्रव का स्तर गिरता है, डिटेक्टर दूसरी तरफ से विकिरण को महसूस कर सकता है, जबकि द्रव का बढ़ता स्तर संकेत को अवरुद्ध करता है।

जब समुद्रशास्त्र में रेडियोग्राफी का उपयोग किया जाता है, तो एक उच्च जोखिम होता है, जो न्यूक्लियोनिक डिटेक्टर को "भ्रमित" कर सकता है, जिम मैकनाब कहते हैं, एनडीटी विषय विशेषज्ञ है।

"जब न्यूक्लियर डिटेक्टर एक उजागर एनडीटी आइसोटोप से विकिरण को देखता है, तो उसे लगता है कि यह अपने ही आइसोटोप से विकिरण को देख रहा है। यह इसे भ्रमित करता है, और यह सोचता है कि उत्पादन की एक बड़ी समस्या है और उत्पादन भी बंद हो गया है। यह एक गलत अलार्म है, "जो अक्सर रिग को बंद करने के लिए नियंत्रण कक्ष का नेतृत्व करता है, मैकनाब कहते हैं।

ओशनिंग ने एक प्रक्रिया डिजाइन करने के लिए विशेषज्ञ "स्पंदित" एक्स-रे सिस्टम और न्यूक्लोनिक इंस्ट्रूमेंटेशन के निर्माताओं के साथ काम किया, जो एनडीटी निरीक्षणों को अंजाम देना संभव बनाता है, जबकि प्लांट न्यूक्लियोनिक्स पर रेडियोग्राफी संचालन के प्रभावों को समाप्त करके सेवा है। ओशनिंग ऑफर ट्रिप अवॉइडेंस एक्स-रे इंस्पेक्शन (TAXI) कहता है।

TAXI एक एक्स-रे कैमरा का उपयोग करता है जो विकिरण के एक निरंतर स्रोत के बजाय लघु विकिरण दालों का उपयोग करता है, रेडियो आइसोटोप का विशिष्ट।

मैकनाब कहते हैं, "न्यूक्लोनिक डिटेक्टर कम फटने को नहीं देख सकता, लेकिन हमें अभी भी प्रक्रिया पाइपिंग और उपकरण की अच्छी एक्स-रे छवियां मिलती हैं।"

एक निरीक्षण से आगे, मैकनाब का कहना है, निरीक्षण टीम डेटा के स्रोतों की समीक्षा करती है जो यह बता सकते हैं कि मौजूदा न्यूक्लियोनिक्स पर TAXI का क्या प्रभाव पड़ेगा।

पिछले वर्ष के दौरान ओशनिंग ने उत्तरी सागर में TAXI को तैनात किया है। एक ऑपरेटर ने शटडाउन के साथ मेल खाने के लिए तीन साल के दौरान पाइपलाइन अखंडता निरीक्षण की योजना बनाई थी। वे कहते हैं कि ओशनियर की टेक्सी सेवा निरीक्षण को पूरा करने में सक्षम थी, जबकि संयंत्र को तीन सप्ताह में निरंतर उत्पादन की आवश्यकता थी, एक शट डाउन की आवश्यकता के बिना।

मैकिन कहते हैं, "अब हम जो कर रहे हैं, वह ऑपरेटरों को पाइपिंग और उपकरणों का निरीक्षण करने में सक्षम बना रहा है, जो वे उत्पादन संचालन के दौरान पहले नहीं कर पाए थे।" "संक्षेप में, हम लीक को खोजने से पहले हमें खोजने में सक्षम हैं।"
