डाउनहोल कैमरा: वेलबोर निरीक्षण में एक नया आयाम

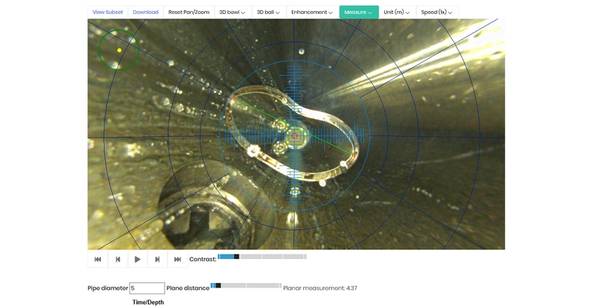

WellCAM वास्तविक समय माप क्षमता का प्रदर्शन। (छवि: विजन आईओ)

तेल और गैस के कुएं की उम्र के अनुसार, मालिकों को अपनी संपत्ति की स्थिति के बारे में जानने और समझने के लिए नए और बेहतर तरीकों की आवश्यकता होती है।

डाउनहोल कैमरे पूर्णता के दौरान एक वेलबोर में प्रतिबंध खोजने के लिए उपयोगी हो सकते हैं, और वे उन क्षेत्रों का पता लगा सकते हैं जहां आवरण और अन्य ट्यूबलर क्षतिग्रस्त या विकृत होते हैं और विभाजन और दरारें मापते हैं। अतिरिक्त अनुप्रयोगों में अच्छी तरह से फ्लो विज़ुअलाइज़ेशन, प्री- और पोस्ट-फ़्रेक वेध को मापने, ब्लोआउट प्रजेंटर का निरीक्षण करना, स्लाइडिंग स्लीव, एसएसएसवी, पैकर लीक और लाइनर टॉप शामिल हैं। लेकिन डाउनहिल कैमरों का उपयोग बुनियादी वेलबोर निरीक्षण से अधिक के लिए किया जा सकता है। उनका उपयोग मछली पकड़ने में तेजी लाने के लिए किया जा सकता है।

“पहले, वे मछली के शीर्ष की पहचान करने के लिए ब्लाइंड या लीड इंप्रेशन ब्लॉक के साथ जा रहे थे। मछली यहां हो सकती है, यह वहां हो सकता है, ”, एक्सपेंसेन प्रोडक्ट लाइन मैनेजर प्रकाशसेन वातक्कायिल ने कहा।

कैमरा डाउनहोल चलाने का सरल समीक्षक मछली का निरीक्षण करना, उसके अभिविन्यास का पालन करना, मछली के माप को पकड़ना और मछली को पकड़ने के लिए सही उपकरण डिज़ाइन करना संभव बनाता है।

"यह मछली को बाहर निकालने के लिए आवश्यक ट्रिप की संख्या को कम कर सकता है," वातक्कायिल ने कहा।

एक्सप्रो ने तीन दशक से अधिक समय तक डाउनहोल कैमरों का उपयोग किया है, और कुछ साल पहले डीएचवी इंटरनेशनल, इंक को अपने डाउनहोल की पेशकश को पूरा करने के लिए खरीदा था।

कुछ रन कैलीपर को कैमरों से जोड़ते हैं। उस मामले में, वातक्कायिल ने कहा, कैमरा छेद के नीचे की तरफ छवियों को ले जाएगा, और कैलीपर्स छेद से बाहर की यात्रा पर माप लेंगे।

डाउनहोल कैमरा तकनीक विकसित हुई है। पहले, ऐसे कैमरे केवल सीधे नीचे देख सकते थे, लेकिन कुछ साइड व्यू को इमेज कर सकते हैं, जिसमें व्यूमेक्स कैमरा भी शामिल है जो डीएचवी अधिग्रहण के माध्यम से एक्सपो टूलबॉक्स का हिस्सा बन गया।

एन्हांसमेंट ने व्यूमैक्स लाइट नामक एक हल्के और छोटे संस्करण का नेतृत्व किया, और अतिरिक्त एल ई डी प्रकाश को नियंत्रित करने में मदद करते हैं। अन्य कंपनियां ऐसे कैमरे पेश करती हैं जो रंग या अन्य क्षमताएं प्रदान करते हैं जिन्हें ग्राहक उपयोगी पा सकते हैं।

"हम प्रौद्योगिकी कंपनियों के साथ भी साझेदारी करते हैं," वातक्कायिल ने कहा। ऐसी ही एक साझेदारी विजन आईओ के साथ है, जो एक डाउनहोल कैमरा निर्माता है, जिसके पास काम करने की 3 डी क्षमताएं हैं जो "दिलचस्प और ग्राहक के लिए एक उपयोगी लाभ होना चाहिए।"

वातक्कायिल के अनुसार, साथी की मौजूदा अनोखी मछली नेत्र कैमरा तकनीक नेत्रहीन रूप से 185/360 डिग्री सीमलेस उच्च-रिज़ॉल्यूशन वाली रंगीन छवियों की एक श्रृंखला में पूरे कुएं में प्रवेश करती है, जो सामने से पार्श्व दृश्य पर स्विच किए बिना अच्छी तरह से पूर्ण दृश्य प्रदान करती है।

वेलकम स्क्रीन पर वेलकम 3 डी इमेज दिखा रहा है। (छवि: विजन आईओ)

विज़न आईओ में वैश्विक खाता निदेशक डेविड क्लोवर ने कहा, "ऑपरेटर केवल एक तस्वीर से अधिक चाहते हैं, और इससे हमारे वर्तमान टूल के साथ बहुत विकास हुआ है।"

वेलकैम डाउनहोल कैमरा की पिछली पीढ़ियां चौड़ाई और ऊंचाई के मामले में अच्छी तरह से अखंडता के मुद्दों को माप सकती हैं और तरल पदार्थ में मलबे या कणों को हटाने वाले फ़िल्टर लागू करती हैं। नवीनतम पुनरावृत्ति न केवल 3 डी में माप लाता है, बल्कि यह ऑपरेशन में अच्छी तरह से विश्लेषण लाता है।

"यह उस अतिरिक्त आयाम, चौड़ाई और ऊंचाई के अलावा गहराई देता है," उन्होंने कहा।

वेलकम डाउनहोल कैमरा की नवीनतम पीढ़ी को 3 डी प्रिंटिंग के साथ संयोजन में क्षतिग्रस्त वेलबोर क्षेत्रों या मछली की प्रतिकृति बनाने के लिए इस्तेमाल किया जा सकता है। कुएं के अंदर देखने के लिए इसे 3 डी वर्चुअल रियलिटी हेडसेट के साथ भी इस्तेमाल किया जा सकता है।

क्लोवर ने कहा कि विजन आईओ के वेलकम 3 डी तकनीक ने हेलिक्स में लंबाई के साथ-साथ कई कैमरों को उपकरण की लंबाई के साथ 360 डिग्री स्कैन में सक्षम बनाता है। उन्होंने कहा कि अवधारणा साबित हो गई है और विक्रेता को उम्मीद है कि 4Q 2019 में अच्छी तरह से एक परीक्षण में एक प्रोटोटाइप चलाया जाएगा।

"केवल छवियों को देखने के बजाय, अगर कोई मछली या एक क्षतिग्रस्त वाल्व या क्षतिग्रस्त गैस लिफ्ट मैंड्रेल है," सिस्टम में कैप्चर किए गए डेटा का उपयोग करके, वे "प्रिंट आउट कर सकते हैं कि वेलबोर में क्या है और उत्पादन इंजीनियरों या मछली पकड़ने वाली कंपनी को दें।" और कहते हैं, 'यह वही है जो हमने अच्छी तरह से पाया, यहाँ समस्या को हल करने के लिए आपको जानकारी है,' 'क्लोवर ने कहा। "हम पहले से ही सूखे प्रोटोटाइप के साथ ऐसा कर चुके हैं।"

पकड़ा गया डेटा 360 डिग्री में वर्चुअल रियलिटी सिस्टम के साथ देखने के लिए एनिमेटेड हो सकता है ताकि उपयोगकर्ता को अच्छी तरह से छवि में "हेरफेर या इधर-उधर जाने" की अनुमति मिल सके।

"आज के परिपक्व तेल क्षेत्रों में जहां जंग, क्षति और पहनने जैसी चीजें हैं, जहां ग्राहक के लिए वेलबोर की अखंडता महत्वपूर्ण है, वे आसानी से वर्ष में एक बार इस प्रकार का कैमरा चलाकर वेलबोर की गिरावट को देख पाएंगे। ”क्लोवर ने कहा।

उन्होंने कहा कि साल-दर-साल का दृष्टिकोण ऑपरेटरों को हस्तक्षेप को कम करने और HSE को बेहतर बनाने के लिए हस्तक्षेपों और कार्यस्थलों को प्राथमिकता देने के बारे में कुछ जानकारी देगा।

वेलकैम 3 डी कैमरा 2 7/8 इंच व्यास का उपकरण है। यह एक स्ट्रिंग के अंत में या कई टेलीमेट्री टूल के साथ बीच में स्टैंडअलोन टूल के रूप में चल सकता है। हालांकि, सभी डाउनहोल कैमरों की तरह, इसे स्पष्ट तरल पदार्थ की आवश्यकता होती है जो कि वेलबोर की छवि बनाने में सक्षम हो।

इससे पहले की पीढ़ियों के कैमरे 400 से अधिक ऑपरेशन पूरे कर चुके हैं।

3 डी प्रिंट सीधे वेलकम 3 डी कैमरा डेटा से उत्पन्न होता है। (छवि: विजन आईओ)
