विस्तार योग्य लाइनर हैंगर डिजाइन विकसित

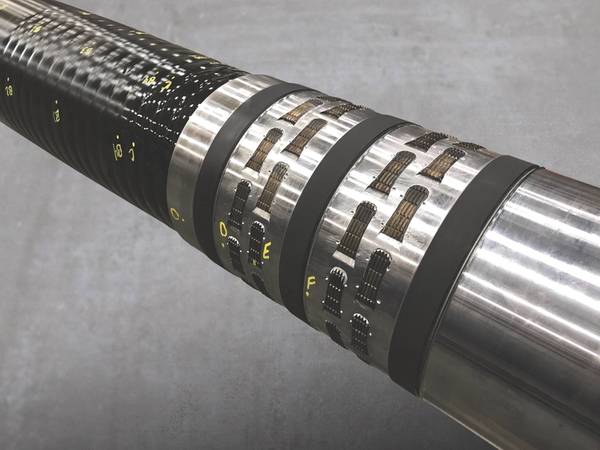

12-1 / 4 इंच x 7-5 / 8 इंच HPHT XPak परीक्षण नमूना (फोटो: ड्रिल-क्विप)

विस्तार योग्य लाइनर हैंगर डिजाइन गहरे पानी के निर्माण की लगातार बढ़ती मांगों को पूरा करने के लिए आगे बढ़ रहे हैं।

एक नया विस्तार योग्य लाइनर हैंगर डिज़ाइन उच्च-दबाव, उच्च-तापमान (एचपीएचटी) की अच्छी स्थितियों के लिए एक प्रभावी लाइनर टॉप सील प्रदान करता है, जबकि दूसरा बड़े व्यास की सतह आवरण में स्थापित सबम्यूडलाइन हैंगर सिस्टम के विकल्प के रूप में दोहरी विस्तार क्षमता प्रदान करता है।

विस्तार योग्य लाइनर हैंगर, जैसे कि TIW XPak एक्सपेंडेबल लाइनर हैंगर सिस्टम, एक प्रभावी लाइनर शीर्ष सील सुनिश्चित करके जोखिम को कम करने के लिए इंजीनियर हैं। XPak एक पूरी तरह से एकीकृत प्रणाली है जो एक कॉम्पैक्ट पैकेज में प्रेशर सीलिंग और एंकरिंग की क्षमता प्रदान करती है, एक ड्रिल-क्विप कंपनी TIW में डाउनहोल टूल्स के लिए इंजीनियरिंग मैनेजर एडवर्ड रॉयर का कहना है।

दो-घटक लैंगर हैंगर / पैकर प्रणाली आंतरिक व्यास आवरण अनियमितताओं के लिए आश्वासन प्रदान करने के लिए निरर्थक धातु-से-धातु सीलिंग और इलास्टोमेर सील को वितरित करती है। सिस्टम भविष्य की स्थापना की जरूरतों को पूरा करने के लिए विभिन्न सील बोर लंबाई के साथ लाइनर शीर्ष पर एक टाईबैक क्षमता के लिए भी प्रदान करता है।

TIW की XPak प्रणाली को उसके प्रतिद्वंद्वियों की तुलना में अलग तरीके से डिज़ाइन किया गया है।

"हम एक विस्तारक का उपयोग करके मेजबान आवरण को अपने पिछलग्गू शरीर का विस्तार करते हैं," रॉयेर कहते हैं। "विस्तारक विस्तारक के बाद लाइनर हैंगर बॉडी में स्थापित रहता है," जो अन्य विस्तार योग्य लाइनर हैंगर की तुलना में बेहतर पतन दबाव प्रतिरोध प्रदान करता है। उनका कहना है कि स्थापना के जीवन के लिए यह संरचनात्मक समर्थन बरकरार है, अन्य विस्तार योग्य लाइनर हैंगर प्रणालियों के विपरीत जो स्थापना के पूरा होने के बाद चल रहे उपकरण के हिस्से के रूप में एक विस्तार डिवाइस को पुनः प्राप्त करते हैं, वे कहते हैं।

XPak विस्तार योग्य लाइनर हैंगर प्रणाली (छवि: ड्रिल-क्यूप)

रॉयक का कहना है कि XPak एक्सपेंडेबल लाइनर हैंगर सिस्टम, जिसे विश्व स्तर पर 1,000 से अधिक कुओं में स्थापित किया गया है, को अपतटीय उपयोग के लिए डिज़ाइन किया गया था, हालांकि यह ऑनरशिप का भी उपयोग किया गया है, रॉयेर कहते हैं।

"हमारा सिस्टम लाइनर शीर्ष पर कॉम्पैक्ट है, जहां यह होस्ट आवरण के संपर्क में है," वे कहते हैं, XPak सिस्टम को जोड़ने से प्रभावी आवरण और एंकरिंग क्षमता प्रदान करने के लिए मेजबान आवरण के साथ दो फीट से कम संपर्क की आवश्यकता होती है।

XPak प्रणाली का एक फायदा, रोयेर कहते हैं, इंस्टॉलेशन की सादगी है, जिसमें मल्टी पिस्टन हाइड्रोलिक रनिंग टूल पर एक्सपेंडेबल लाइनर हैंगर डाउनहोल को तैनात करना, लाइनर को सीमेंट करना और दबाव डालना, फिर होस्ट केसिंग पर XPER लाइनर हैंगर का विस्तार करना शामिल है। । एक बार इंस्टॉल पूरा होने के बाद, रनिंग टूल ड्रिल पाइप वेट डाउन या राइट-हैंड रोटेशन के साथ जारी किया जाता है और सतह पर वापस बुलाया जाता है।

एक्सपेक्स के व्यास के बाहर का अनुकूलित बाईपास क्षेत्र को बढ़ाता है, इसलिए सिस्टम को तेजी से चलाना संभव है, जो ऑपरेटरों के पैसे और समय बचाता है, रॉयर नोट करता है। उन्होंने कहा कि बड़ा बाईपास क्षेत्र प्रभावी परिसंचारी घनत्व से संबंधित जोखिमों को कम करने के साथ-साथ अच्छी तरह से परिसंचारी और सीमेंटिंग के लिए उच्च प्रवाह दर की अनुमति देता है।

वह XPak को "उद्योग में सबसे मजबूत लाइनर टॉप हैंगर सील" कहता है, उच्च विश्वसनीयता के ट्रैक रिकॉर्ड का हवाला देता है। "हम लाइनर शीर्ष लीक लगभग शून्य है," वे कहते हैं।

XPak एक्सपेंडेबल लाइनर हैंगर सिस्टम 4-1 / 2 इंच OD x 5-1 / 2 इंच OD से 18-5 / 8 इंच OD x 24 इंच OD तक के आकारों में उपलब्ध है।

उद्योग की जरूरतों को विकसित करने के कारण, TIW ने XPak थीम पर वेरिएंट विकसित किया है, जिसमें HPHT शर्तों के लिए एक और डबल एक्सपेंशन XPak लाइनर सिस्टम शामिल है, जो कि बड़े व्यास की सतह में स्थापित होने पर सब-मडलाइन हैंगर से जुड़े निश्चित लैंडिंग प्रोफाइल और जोखिम की आवश्यकता को समाप्त करता है आवरण, इस प्रकार परिचालन लचीलापन बढ़ाता है और लागत बचत प्रदान करता है।

एडवर्ड रॉयर, TIW में डाउनहोल टूल्स के लिए इंजीनियरिंग मैनेजर, एक एचपीएचटी XPak के साथ एक ड्रिल-क्विप कंपनी, (फोटो: ड्रिल-क्विप)

दुहना
डबल एक्सपेंशन XPak (DE XPak) वेलहेड प्रतिबंधों के माध्यम से दर्शाती है ताकि सीमेटेड, पतली दीवार की सतह आवरण (22 इंच आयुध डिपो x 1 इंच की दीवार) के भीतर धातु से धातु की सीलिंग प्रदान की जा सके और उच्च फांसी, लॉकडाउन और दबाव क्षमता प्रदान की जा सके। विस्तार योग्य लाइनर हैंगर सिस्टम पतली दीवारों के साथ बड़े बोरवेल के लिए है। XPak के साथ के रूप में, डे XP XP विस्तारक पिछलग्गू शरीर में स्थापित रहता है, संरचनात्मक समर्थन प्रदान करता है जो उच्च भार और दबाव की अनुमति देता है।

डबल विस्तार प्रक्रिया एक दबाव सक्रिय, मल्टी-पिस्टन हाइड्रोलिक उपकरण के साथ प्राप्त की जाती है जो एक विस्तारक को विस्तारित और विस्थापित करने के लिए उपयोग किया जाता है, जो बदले में XPak हैंगर बॉडी को मेजबान आवरण के साथ संपर्क करने और हस्तक्षेप करने के लिए विस्तारित करता है। विस्तारक एक पॉलिश बोर रिसेप्शन के माध्यम से टाईबैक क्षमता प्रदान करता है और स्थापना के जीवनकाल के लिए हैंगर बॉडी के अंदर स्थापित रहता है।

डे XPक को एक निश्चित स्थान पर स्थापित करने के लिए 22 इंच के आवरण चलाने के बाद वांछित के रूप में रखा जा सकता है, रॉयर नोट। यह एक सीमेड पाइप के अंदर सील कर देगा।

एक सुपरमेजर ने मैक्सिको की खाड़ी में डे एक्सपीक के लिए रुचि और आवेदन व्यक्त किए हैं और डबल विस्तार तकनीक का उपयोग करके ब्राजील में अपतटीय है, रॉयर कहते हैं।

DE XPak 18 इंच OD x 22 इंच OD (1 इंच की दीवार) में उपलब्ध है।

दबाव में
2017 के अंत में एक ग्राहक अनुरोध के बाद, TIW ने इंजीनियरिंग के बारे में XPak के एक संस्करण को निर्धारित किया जो 15,000 साई और 375 डिग्री फ़ारेनहाइट स्थितियों को पूरा कर सकता है और तनाव में 1 मिलियन पाउंड और संपीड़न में 800,000 पाउंड का भार उठा सकता है।

7-5 / 8 इंच आयुध डिपो एक्स 12-1 / 4 इंच आयुध डिपो पिछलग्गू डिजाइन एचपीएचटी की चुनौतियों का सामना करने के लिए मानक XPak की पेशकश से आवश्यक वृद्धि। उदाहरण के लिए, रोयेर कहते हैं, स्लग डिज़ाइन ने कुछ बदल दिया है जो कि बेहतर एंकरिंग क्षमता प्रदान करने के लिए कंपित स्लिप की कई पंक्तियों के उपयोग के साथ है।

योग्यता परीक्षण के लिए, ड्रिल-क्विप ने एक पूर्ण पैमाने पर प्रतिकृति लाइनर हैंगर बनाया और विधानसभा के चारों ओर एक परीक्षण स्थिरता का निर्माण किया। परीक्षण ने संयुक्त लोडिंग, तनाव, संपीड़न और आंतरिक और बाहरी दबाव के लिए XPak हैंगर प्रणाली के अधीन किया। "एचपीएचटी के लिए, हम लाइनर की फट दबाव रेटिंग को पार कर गए," रॉयर कहते हैं।

थर्ड-पार्टी सुविधा परीक्षण से पता चला कि सिस्टम आवश्यकताओं के ग्राहक के बयान को पूरा करने के लिए सिस्टम 60 डिग्री फ़ारेनहाइट पर 21,750 साई की आंतरिक दबाव और 375 डिग्री फ़ारेनहाइट पर 15,000 पीएसआई का सामना कर सकता है।

"यह एचपीएचटी योग्यता को अद्वितीय बनाता है, हम दो अलग-अलग ड्रिलिंग समूहों को संतुष्ट कर रहे हैं: कम तापमान और उच्च तापमान के साथ उत्पादन कुओं के साथ इंजेक्शन कुओं" रॉयेर कहते हैं। "यह एक प्रणाली के लिए एक बहुत नाटकीय तापमान अंतर है जिस तरह से इस लाइनर हैंगर सिस्टम को सील करना और लंगर डालना पड़ता है।"

2018 की शुरुआत में परीक्षण किया गया, और ग्राहक ने HPHT XPak एक्सपेंडेबल लाइनर हैंगर प्रणाली को मेक्सिको के गहरे पानी की खाड़ी में चार बार तैनात किया है, रॉयेर कहते हैं।

सिस्टम विकास और योग्यता 7-5 / 8 इंच OD x 12-1 / 4 इंच OD HPHT XPak एक्सपेंडेबल लाइनर हैंगर सिस्टम ने ग्राहक को 7-5 / 8 इंच OD और 8-5 / 8 इंच OD लाइनर सिस्टम चलाने की अनुमति दी है उसी हैंगर प्रणाली का उपयोग करना। डिज़ाइन ने पिछलग्गू प्रणाली को भविष्य के प्रतिष्ठानों के लिए अधिक बहुमुखी और लागू करने के अनुरोध को शामिल किया।

HPHT परीक्षण स्थिरता (फोटो: ड्रिल-क्विप)
