एक अस्थायी परित्याग समाधान में विस्तार

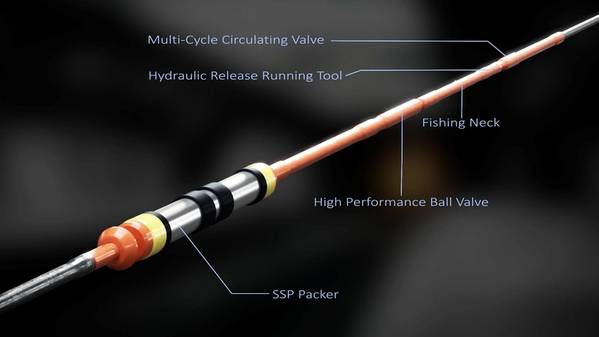

टीएएम इंटरनेशनल का अस्थायी सस्पेंशन सिस्टम। (छवि: टैम इंटर्नैशनल)

गहरे पानी की ड्रिलिंग गतिविधियों में कुओं के अस्थायी परित्याग के लिए आकस्मिकताओं की आवश्यकता होती है, कभी-कभी वेलहेड परिवर्तन बाहरी या रिसर काम की आवश्यकता होती है, और कभी-कभी मातृ प्रकृति द्वारा।

मौजूदा यांत्रिक समाधान रिसर या सीबेड संरचना के अंदर प्रतिबंधों के साथ संघर्ष कर सकते हैं, लेकिन एक inflatable अस्थायी पैकर जैसे कि हाल ही में टैम इंटरनेशनल द्वारा पेश किए गए पारंपरिक प्रणालियों की तुलना में अधिक निकासी है।

"Inflatable प्रणाली की सुंदरता हमारे पास बहुत सी सीमा है, और हम एक बड़े व्यास तक विस्तार कर सकते हैं। डेवलपमेंट इंजीनियरिंग मैनेजर मार्टी कोरोनाडो कहते हैं, '' चाहे आप किसी भी तरह की पाबंदी लगा लें, चाहे वह रिसर, LMRP या BOP हो, मैकेनिकल सिस्टम के विकल्पों को सीमित कर सकता है। '' "Inflatables अच्छी तरह से बड़े आवरण आकारों की ओर सिलवाया जाता है।"

अस्थायी सस्पेंशन सिस्टम (TSS) वेलबोर को एक माध्यमिक अवरोधक प्रदान करता है यदि ड्रिलिंग ऑपरेशन को एक तेज़ तूफान के कारण या नियोजित उपकरण के काम के लिए रोकना चाहिए, कोरोनैडो कहते हैं। SSP पैकर, हाई परफॉरमेंस बॉल वाल्व, फिशिंग नेक, हाइड्रोलिक रिलीज़ रनिंग टूल और मल्टी-साइकल सर्कुलेटिंग वाल्व से मिलकर TSS को बड़े आवरणों की ओर बढ़ाया जाता है।

ड्रिलस्ट्रिंग को छेद से आंशिक रूप से बाहर निकाला जा सकता है और टीएसएस छेद में चला जाता है जो कि 500 मीटर से 1,000 फीट नीचे कीचड़ में है, एक गेंद को शीयरबल बॉल सीट पर उतारा जाता है, और पैकर को ड्रिलस्ट्रिंग के बाकी हिस्सों से लटका दिया जाता है। पैकर के नीचे। एक सकारात्मक दबाव परीक्षण और / या एक नकारात्मक प्रवाह परीक्षण सिस्टम में अच्छी दबाव अखंडता की पुष्टि करने के लिए चलाया जा सकता है इससे पहले कि चल रहे उपकरण पर गिराए गए एक और गेंद का उपयोग करके डिस्कनेक्ट हो जाए। पुनर्प्राप्ति BHA को ड्रिलिंग जारी रखने के लिए कुएं में चलाया जाता है, मछली पकड़ने की गर्दन पर कुंडी लगाई जाती है, पैकर के नीचे किसी भी दबाव बिल्डअप के लिए परीक्षण करने के लिए गेंद वाल्व को चालू करता है, जिसे सतह पर ड्रिल पाइप में मॉनिटर किया जाता है। जब दबाव को पैकर के बराबर किया जाता है, तो पैकर छोड़ दिया जाता है और पुनः प्राप्ति BHA छेद से बाहर निकाल दी जाती है।

इस दृष्टिकोण, कोरोनैडो कहते हैं, जितना संभव हो उतना छेद में ड्रिल पाइप को छोड़ते हुए, जितनी जल्दी हो सके पैकर को छेद में लाना संभव बनाता है।

कोरोनैडो का कहना है कि TAM ने प्रणाली विकसित की क्योंकि गहरे पानी के ऑपरेटर अस्थायी परित्याग के लिए अधिक क्षमता और लचीलापन चाहते थे। टैम ने inflatable पैकर की तरह मौजूदा तकनीकों पर आकर्षित किया, लेकिन गेंद वाल्व, पैकर चेसिस और मल्टी-साइकिल सर्किल वाल्व को खरोंच से विकसित किया गया।

प्रौद्योगिकी को विकसित करने वाले टिम डेविस कहते हैं कि टूल को विकसित करने में चुनौती का एक हिस्सा, यह है कि हर ऑपरेटर नहीं चाहता था कि उपकरण बिल्कुल वही काम करे।

डेविस कहते हैं, "हमें लचीलेपन में इंजीनियर को प्रत्येक ऑपरेटर की पसंद को समायोजित करने की आवश्यकता थी कि वे कैसे काम करना चाहते थे।"

कॉर्लाडो का कहना है कि कुछ लचीलेपन अच्छी तरह से नियंत्रण आकस्मिकताओं में स्पष्ट हैं, साथ ही सुरक्षित संचालन सुनिश्चित करने के लिए कई परीक्षणों का संचालन करने की क्षमता है।

जब ड्रिलिंग कार्यों को फिर से शुरू करने का समय होता है, तो TSS पुनर्प्राप्ति में गेंद वाल्व पर एक ओवरशूट कनेक्ट होता है, और इसे खोलता है। गैस पैमाइश या दबाव बनाने के संकेत के लिए एक्शन पैकर के नीचे से ड्रिल स्ट्रिंग तक एक संचार पथ बनाता है। ऑपरेटर यह तय कर सकता है कि छेद से पैकर को खींचना है या चोक लाइन के माध्यम से ड्रिल पाइप में आए किसी गैस को पहले बाहर निकालना है या इसे छोड़ने से पहले पैकर के ऊपर भारी वजन वाले तरल पदार्थ को देखने के लिए परिसंचारी वाल्व का उपयोग करना है।

कोरोनैडो कहते हैं, "वे चाहते थे कि अधिक से अधिक लचीलापन दिया जा सके और कुछ प्रवाह परीक्षण कर सकें, और हमें उस संचार पथ को खोलने के लिए एक तरीके की आवश्यकता थी, इसलिए हमने मल्टी-सर्कुलेटिंग वाल्व विकसित किया।"

यह प्रणाली 1388/8 इंच तक आवरण आकार के लिए 7.88 इंच आयुध डिपो में उपलब्ध है, 13 3/8 इंच आयुध डिपो में 16 इंच और 18 5/8 इंच के आकार के लिए लक्षित है, और 15.1 इंच आयुध डिपो में, 18 5 / के लिए 8 इंच और बड़ा आवरण।

डेविस कहते हैं, "हम अभी जितनी जल्दी हो सके, उतने ही तेज़ उपकरण बना रहे हैं और उन्हें अपने ब्रूसेर्ड स्थान पर भेज रहे हैं," इसलिए वे अटलांटिक तूफान के मौसम के दौरान हाथ में हैं, जो 1 जून से शुरू हुआ और 30 नवंबर तक चलता है। " तूफान के मौसम के दौरान कई आकारों में उपकरण ऑन-साइट हैं। "
