जोड़ने की पूर्णता

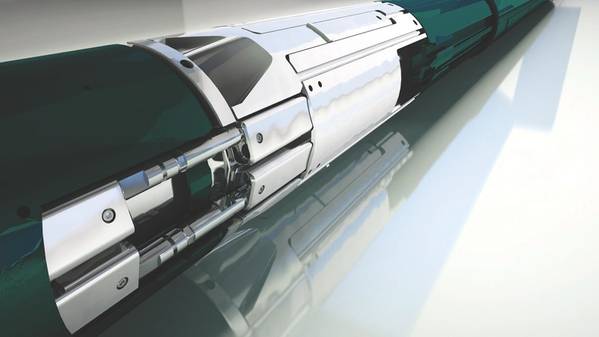

श्योरकनेक्ट सिस्टम हाइड्रोलिक, इलेक्ट्रॉनिक और/या फाइबर को एक सिस्टम डिजाइन के साथ जोड़कर एक मॉड्यूलर दृष्टिकोण प्रदान करता है, जो अनुप्रयोगों में विश्वसनीयता और स्थिरता को आगे बढ़ाता है। (छवि: बेकर ह्यूजेस)

पूर्व-चेतावनी पूर्व-सशस्त्र है, एक कहावत जो गहरे पानी में ड्रिलिंग के लिए विशेष रूप से सच है। अपतटीय ड्रिलर वास्तविक समय के निर्णय लेने और संचालन को सुरक्षित रखने के लिए मौजूदा और नई डाउनहोल डेटा तकनीकों पर तेजी से भरोसा कर रहे हैं।

अपतटीय कुओं में मल्टी-ट्रिप पूर्णता ने ऑपरेटरों को लंबे समय तक अंधेरे में रखा है कि पे ज़ोन में क्या हो रहा है। मॉड्यूलर तकनीक जो ऊपरी और निचले पूर्णता के बीच हाइड्रोलिक्स, इलेक्ट्रिक और फाइबर ऑप्टिक्स को जोड़ती है, वास्तविक समय में जलाशय के प्रदर्शन डेटा को वितरित करती है।

जटिल अपतटीय और उप-कुएं अक्सर मल्टी-ट्रिप पूर्णता डिजाइनों पर भरोसा करते हैं ताकि यह सुनिश्चित किया जा सके कि पूर्णता असेंबली जलाशय को नुकसान पहुंचाए बिना गहराई तक पहुंचती है। इस दृष्टिकोण का दोष यह है कि इसने हाल ही में फाइबर, बिजली और हाइड्रोलिक लाइनों को चलाना असंभव बना दिया है जो निचले स्तर तक पहुंचती हैं, जो जलाशय के संपर्क में आने वाला हिस्सा है।

बेकर ह्यूजेस में बुद्धिमान उत्पादन प्रणालियों और जलाशय की जानकारी के लिए वैश्विक उत्पाद लाइन निदेशक थॉमस स्कॉट का कहना है कि उद्योग 1970 के दशक से अपर्याप्त डेटा के साथ काम कर रहा है, जिससे ऑपरेटर यह बताने में असमर्थ हैं कि वे कितनी कुशलता से किसी संपत्ति की निकासी कर रहे हैं।

इस समस्या के जवाब में, बेकर ह्यूजेस ने एक डाउनहोल इंटेलिजेंट वेट-मेट सिस्टम विकसित किया है जो मल्टी-ट्रिप पूर्णता में पूरे वेलबोर में वास्तविक समय के उत्पादन की निगरानी और पूर्णता प्रणाली के नियंत्रण को सक्षम बनाता है। स्योरकनेक्ट निचले समापन के साथ ऊपरी समापन घटकों के कनेक्शन और पुन: कनेक्शन को सक्षम करता है। सिस्टम एक सिस्टम डिज़ाइन के साथ फाइबर ऑप्टिक्स के साथ-साथ क्वार्ट्ज-आधारित दबाव तापमान गेज और इन-वेल फ्लो कंट्रोल वाल्व जैसे पारंपरिक निगरानी प्रणालियों को शक्ति देने वाले हाइड्रोलिक्स, इलेक्ट्रिक्स को जोड़ने के लिए एक मॉड्यूलर दृष्टिकोण का उपयोग करता है।

स्कॉट कहते हैं, "पूरी तरह से श्योरकनेक्ट सिस्टम एक ऐसा टूल है जो हमें पूर्णता में कई यात्राएं चलाने की इजाजत देता है।" "यह प्रणाली ऑपरेटरों को उन तरीकों से कुओं को पूरा करने की अनुमति देती है जिनके बारे में उन्होंने कभी सोचा भी नहीं था।"

सिस्टम "वास्तविक समय डेटा उपलब्ध कराता है जिसे हम समझते हैं और इसे कार्रवाई योग्य बनाते हैं। यह सिर्फ डेटा को फीड नहीं कर रहा है, लेकिन जलाशय के नजरिए से इसका क्या मतलब है? अधिक मूल्य प्राप्त करने के लिए मैं क्या कर सकता हूं?" स्कॉट का कहना है कि सिस्टम "कम पूर्णता में निगरानी और नियंत्रण को सक्षम बनाता है। उद्योग में पहली बार, हमने इस स्तर की निगरानी के लिए हर कुएं को सक्षम किया है।"

क्योंकि स्थापना स्थायी है, यह कुएं के जीवन पर जलाशय की स्थिति बदलने के बारे में जानकारी प्रदान करती है। श्योरकनेक्ट सिस्टम वर्कओवर संचालन को निम्न पूर्णता को प्राप्त किए बिना पूरा करने की अनुमति देता है, जैसे कि विद्युत सबमर्सिबल पंप की स्थापना या पुनर्प्राप्ति या सुरक्षा वाल्व की मरम्मत, जो रिग समय, सुरक्षा जोखिम और उपकरण लागत को कम करता है।

इसके दिल में, स्कॉट कहते हैं, सिस्टम का उद्देश्य ऑपरेटरों को दक्षता और संचालन के अधिक रिमोट कंट्रोल को सक्षम करते हुए उनकी संपत्ति से अधिक मूल्य प्राप्त करने में मदद करना है। यह डेटा के जरिए करता है।

प्रीमियर फीडथ्रू पैकर के साथ स्योरकनेक्ट सिस्टम सबअसेंबली, श्योरव्यू कोरब्राइट फाइबर, और दबाव/तापमान गेज को वेस्ट ऑफ शेटलैंड स्थापित करने के दौरान कम समापन के साथ रनिंग-इन-होल से पहले उठाया जा रहा है। इसने फुलबोर फाइबर-ऑप्टिक क्षमता के साथ दुनिया की पहली मल्टी-ट्रिप पूर्णता स्थापना को चिह्नित किया। (फोटो: बेकर ह्यूजेस)

फाइबर ऑप्टिक तकनीक फाइबर की लंबाई के साथ वितरित माप के माध्यम से जलाशय के बारे में वास्तविक समय डेटा प्रदान करती है। स्कॉट का कहना है कि फाइबर ऑप्टिक्स एक साथ बिंदु दबाव और जलाशय तनाव डेटा के साथ वितरित ध्वनिक संवेदन (डीएएस) और वितरित तापमान संवेदन (डीटीएस) प्राप्त कर सकते हैं। यह सारा डेटा यह पता लगाना संभव बनाता है कि रेत कहाँ से आ रही है और कहाँ और कौन से तरल पदार्थ का उत्पादन या इंजेक्ट किया जा रहा है। यह उपकरण के स्वास्थ्य की निगरानी भी कर सकता है जैसे कि सुरक्षा वाल्वों और अंतर्वाह नियंत्रण वाल्वों के लिए वाल्व शिफ्टिंग गुणवत्ता, लीक और अन्य वेलबोर अखंडता मुद्दों जैसे प्रवाह विसंगतियों का पता लगाना, समय के साथ जलाशय गुणों और द्रव सीमाओं को मैप करने के लिए ऊर्ध्वाधर भूकंपीय रूपरेखा का संचालन करना और संघनन निगरानी को सक्षम करना ध्वनिक और तनाव संवेदन के संयोजन के माध्यम से।

"हमने इन चीजों को अतीत में प्रतिरूपित किया था, और अब हम वास्तव में इन चीजों को माप रहे हैं। यह अनुमान लगाने का काम करता है, ”स्कॉट कहते हैं। "इलेक्ट्रिक की तुलना में यह फाइबर ऑप्टिक्स के माध्यम से बहुत समृद्ध डेटा सेट है। समग्र रूप से फाइबर ऑप्टिक्स ने हाल के वर्षों में अधिक मूल्य प्रदान करना शुरू कर दिया है।"

और जबकि डेटा का वह स्तर लंबे समय से वांछित था, वर्षों से यह संभव नहीं था, आंशिक रूप से ऊपरी पूर्णता में एक मील के नीचे ऊपरी पूर्णता में फाइबर ऑप्टिक्स के साथ मानव बाल की चौड़ाई के बारे में फाइबर ऑप्टिक्स को मिलाने में कठिनाई के कारण पृथ्वी, वह कहते हैं।

वह कहते हैं, यह सफलता स्योरकनेक्ट के साथ आई। वह वेट-मेट कनेक्शन की तुलना एक विद्युत कॉर्ड में ऊपरी पूर्णता से निचले समापन में एक विद्युत दीवार सॉकेट में प्लगिंग करने के लिए करता है। निचला कनेक्शन सिस्टम निचले समापन के साथ उतरा है। ऊपरी कनेक्शन प्रणाली, ऊपरी समापन के साथ चलती है, इसमें एक सफाई अनुक्रम शामिल होता है जो अच्छी तरह से मलबे को हटा देता है। यह प्रणाली कनेक्टर के संरेखण की सुविधा भी देती है क्योंकि असेंबली अपने निचले समकक्ष के साथ मिलती है।

मॉड्यूलर प्रणाली में पांच चैनल शामिल हैं जिन्हें इस आधार पर अनुकूलित किया जा सकता है कि पूरा करने वाला इंजीनियर कुएं को कैसे पूरा करना चाहता है। प्रत्येक चैनल दो हाइड्रोलिक लाइनों, एक विद्युत लाइन या एक छह-फाइबर लाइन का समर्थन करता है। इलेक्ट्रिक कनेक्टर पारंपरिक निगरानी उपकरणों जैसे दबाव और तापमान गेज और इलेक्ट्रिक चोकिंग वाल्व को निचले कनेक्शन में संभव बनाते हैं जबकि हाइड्रोलिक एक्ट्यूएशन रासायनिक इंजेक्शन के माध्यम से स्केल या डामर बिल्डअप को कम करने में मदद कर सकते हैं।

"यह निगरानी और नियंत्रण उपकरणों को कम पूर्णता में रखने के लिए अतिरिक्त लचीलापन देता है जो पहले संभव नहीं था। यह अधिक विभाजन और पूर्णता का नियंत्रण देता है," स्कॉट कहते हैं।

स्योरकनेक्ट के माध्यम से उपलब्ध डेटा ऑपरेटरों को अधिक दूरस्थ निर्णय लेने में सक्षम बनाता है, जो विशेषज्ञों को अपतटीय परिवहन की आवश्यकता को कम करता है। क्योंकि सिस्टम ज़ोन को बंद करने और उत्पादन को अनुकूलित करने के लिए उपयोग की जाने वाली अन्य डाउनहोल तकनीकों के साथ संगत है, यह बुद्धिमान पूर्ण डिज़ाइनों में मानकीकरण बनाता है, कंपनी का कहना है।

बेकर ह्यूजेस के अनुसार एकत्रित डेटा को सतह पर संसाधित किया जाता है और कार्रवाई योग्य, डेटा-संचालित समाधानों में बदल दिया जाता है। इस तरह की एक कार्रवाई वास्तविक समय में उत्पादन का अनुकूलन करने के लिए दूरस्थ रूप से सक्रिय स्लाइडिंग स्लीव्स के माध्यम से पानी और गैस-प्रमुख क्षेत्रों को बंद करना हो सकता है।

मल्टी-ट्रिप पूर्णताओं में इलेक्ट्रिक, हाइड्रोलिक, और फाइबर ऑप्टिक लाइनों के डाउनहोल कनेक्शन की अनुमति देने के अलावा, कंपनी के मुताबिक, स्योरकनेक्ट फ्लो प्रोफाइलिंग, फुलबोर वेल मॉनिटरिंग और कंट्रोल को संभव बनाता है।

"हमने इन चीजों को अतीत में प्रतिरूपित किया था, और अब हम वास्तव में इन चीजों को माप रहे हैं। इससे अंदाजा लगाया जा सकता है।” - थॉमस स्कॉट, बेकर ह्यूजेस में बुद्धिमान उत्पादन प्रणालियों और जलाशय की जानकारी के लिए वैश्विक उत्पाद लाइन निदेशक (फोटो: बेकर ह्यूजेस)

क्लेयर रिज पर कनेक्ट हो रहा है
बीपी ने शेटलैंड के पश्चिम में अपने संचालित अपतटीय क्लेयर रिज फील्ड में श्योरकनेक्ट को तैनात किया है। फुलबोर फाइबर-ऑप्टिक क्षमता के साथ यह दुनिया का पहला मल्टी-ट्रिप कंप्लीशन इंस्टालेशन था। परिनियोजन के दौरान, ऊपरी और निचले पूर्णताओं के बीच छह ऑप्टिकल फाइबर मेट किए गए थे। वास्तविक समय में फ्रैक्चर प्रदर्शन की बेहतर समझ प्रदान करने के लिए बीपी परंपरागत अच्छी निगरानी डेटा के समानांतर एकत्रित डेटा का उपयोग करेगा।

क्लेयर रिज क्लेयर क्षेत्र के विकास का दूसरा चरण है, जिसे 1977 में खोजा गया था और इसमें 7 बिलियन बैरल से अधिक तेल होता है। क्लेयर रिज में कुछ क्षेत्रों के साथ एक अत्यधिक खंडित जलाशय है जो बहुत अधिक उत्पादन करता है और अन्य जो नहीं करते हैं। क्लेयर रिज, जिसने 2018 के अंत में पहला तेल हासिल किया, 640 मिलियन बैरल पुनर्प्राप्त करने योग्य तेल भंडार का लक्ष्य रखता है।

“वहाँ के कुएँ जटिल हैं। वे बहुत ही टेढ़े-मेढ़े रास्तों से भटक गए हैं," स्कॉट कहते हैं। "इस जलाशय का कुशलतापूर्वक उत्पादन करने के लिए, उन्हें यह जानना होगा कि जलाशय में क्या हो रहा है।"

उनका कहना है कि क्लेयर रिज क्षेत्र में स्योरकनेक्ट के उपयोग ने "पानी कहां से आ रहा है इसका पता लगाने और उस पानी को संभालने के लिए उचित कार्रवाई करने" को संभव बनाकर "लगभग तुरंत मूल्य देखना" संभव बना दिया है। वे अत्यधिक खंडित जलाशय से इस तरह से उत्पादन कर रहे हैं जो कि श्योरकनेक्ट तकनीक के बिना संभव नहीं था।

स्कॉट ने स्योरकनेक्ट के विकास को दो दशक की यात्रा बताया और कहा कि बीपी और शेल सिस्टम को ठीक करने में महत्वपूर्ण भागीदार रहे हैं।

"हमने वर्षों में इसके विभिन्न पहलुओं को तैनात किया," वे कहते हैं।

उनमें से एक केवल फाइबर-ऑप्टिक संस्करण था जिसे 2012 में मैक्सिको की गहरे पानी की खाड़ी में शेल के मार्स ए क्षेत्र में स्थापित किया गया था। इलेक्ट्रिक कनेक्टर को 2003 में ब्राजील में और हाइड्रोलिक कनेक्टर को 1998 में यूके में तैनात किया गया था।

2019 में फाइबर ऑप्टिक्स, हाइड्रोलिक्स और इलेक्ट्रिक को समायोजित करने और संभोग करने में सक्षम मॉड्यूलर संस्करण का पूर्ण व्यावसायीकरण हुआ।

स्कॉट कहते हैं, "महत्वपूर्ण हिस्सा यह था कि हम उस स्थान पर कैसे पहुँच सकते हैं जहाँ हम इसे मज़बूती से कर सकते हैं।" "यह केवल उपकरण से कहीं अधिक है। यह प्रक्रिया और परियोजना प्रबंधन प्रक्रिया है।"

स्कॉट कहते हैं, उन सभी टुकड़ों को स्योरकनेक्ट में संयोजित किया जाता है ताकि कम से अधिक करना संभव हो सके। उन्होंने कहा कि यह बोर्ड भर में दक्षता के लिए उद्योग के अभियान के साथ फिट बैठता है।

"यह दक्षता के एक नए स्तर को अनलॉक करता है जो हमें उस बिंदु पर ले जाता है जहां हम स्वायत्त नियंत्रण के बारे में बात कर सकते हैं," वे कहते हैं। "वे कुएं के जीवन पर अधिक संपत्ति और लाभप्रदता अनलॉक कर सकते हैं।"
