डाउनहोल डेटा

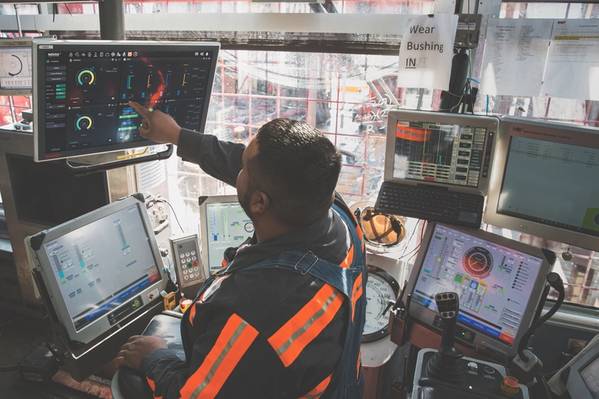

एक ड्रिल NOV ड्रिलिंग इंटरफ़ेस के साथ इंटरैक्ट करता है। (स्रोत: NOV)

फोरवार्डर को अग्रसारित किया जाता है, एक कहावत जो विशेष रूप से सच है जब यह गहरे पानी की ड्रिलिंग के लिए आता है। वास्तविक समय के निर्णय लेने और संचालन को सुरक्षित रखने के लिए अपतटीय ड्रिलर मौजूदा और नई डाउनहोल डेटा तकनीकों पर तेजी से भरोसा कर रहे हैं।

अपतटीय कार्यों की उच्च लागत और जोखिम के साथ संयुक्त कॉम्प्लेक्स कुओं और जलाशयों सभी को व्यापक डाउनहोल डेटा तक पहुंच की आवश्यकता होती है, और सेवा कंपनियां कॉल का जवाब दे रही हैं।

डाउनहोल जानकारी प्राप्त करने के लिए नवीनतम तकनीकों में से एक वायरलाइन संचालन के लिए रिग समय के उपयोग को कम करता है जिससे ऑपरेटरों को अच्छी तरह से निर्माण की लागत कम करते हुए परिचालन दक्षता बढ़ाने में मदद मिलती है।

रॉन बैलीट, हैलिबटन के वैश्विक उत्पाद चैंपियन चुंबकीय अनुनाद के लिए, Xaminer चुंबकीय अनुनाद (XMR) सेवा "गठन संकल्प में क्रांति का प्रतिनिधित्व करती है।"

एक्सएमआर सेवा परमाणु चुंबकीय अनुनाद (एनएमआर) माप प्रदान करने के लिए 35,000 पीएसआई और 350 डिग्री फ़ारेनहाइट के रेटेड डाउनहोल सेंसर का उपयोग करती है और 2 डी और 3 डी तरल पदार्थ लक्षण वर्णन, कार्बोनेट छिद्र-आकार वर्गीकरण, अपरंपरागत विश्लेषण और पारगम्यता सहित गठन डेटा प्रदान करती है। सेवा कंपनी के अनुसार, XMR पारंपरिक सेंसर की आधी से कम शक्ति के साथ लगभग आठ गुना अधिक डेटा प्राप्त कर सकता है और लगभग हर ओपनहोल लॉगिंग वातावरण में तैनात किया जा सकता है।

कुछ जलाशय पतले बेड से बने होते हैं, इसलिए ऑपरेटर एक तेज ऊर्ध्वाधर संकल्प चाहते हैं, और बेहद छोटे ताकना आकार असामान्य नहीं हैं, इसलिए जल्दी से माप लेना आवश्यक है। एंटीना एपर्चर को कम करना और इंटर-इको रिक्ति को छोटा करना छोटे छिद्र आकार के रिज़ॉल्यूशन में सुधार और ऊर्ध्वाधर रिज़ॉल्यूशन में सुधार करने के लिए डिज़ाइन की गई विशेषताएं हैं।

बैलेट ने कहा कि चुंबकीय अनुनाद जलाशयों को उजागर करने में मदद करता है जो सबसे अच्छा उत्पादन करेंगे और न केवल जलाशय के परिसीमन को दिखाते हुए सबसे अधिक वाणिज्यिक हैं, बल्कि तेल, गैस और पानी को भी अलग करते हैं।

एक एकल संवेदक 5 7/8 इंच से 17 1/2 इंच तक के सभी अनुप्रयोगों और छेद के आकार के लिए उपयुक्त है, बाल्ट ने कहा। उन्होंने कहा कि यह हॉलिबर्टन की मौजूदा तकनीक से तीन गुना तेजी से लॉग इन कर सकता है।

एक्सएमआर एक पास में जलाशय की जानकारी प्राप्त करता है, और यह एक अच्छी तरह से ऊपर और नीचे लॉग इन कर सकता है। ऑपरेटर एक यात्रा में एनएमआर की बड़ी मात्रा में जानकारी प्राप्त कर सकते हैं।

हैलिबर्टन की एक्सएमआर सेवा पारंपरिक सेंसर की आधी से कम शक्ति के साथ लगभग आठ गुना अधिक डेटा प्राप्त कर सकती है और इसे लगभग हर ओपनहोल लॉगिंग वातावरण में तैनात किया जा सकता है। (स्रोत: हॉलिबर्टन)

सेंसर के साथ-साथ एनएमआर स्टूडियो, हॉलिबर्टन के विश्लेषण सॉफ्टवेयर, जो चुंबकीय चुंबकीय अनुनाद डेटा के लिए चलता है और नियंत्रित करता है, उपकरण के समानांतर विकसित किया गया था। बालिट ने कहा कि एल्गोरिदम सभी नए हैं।

“यह एक अनूठा मंच है जो इस सेंसर को फिट करता है और इस उद्देश्य के लिए बनाया गया है। विश्लेषण सॉफ्टवेयर गुणवत्ता नियंत्रण और कई प्रकार के एनएमआर विश्लेषण प्रदान करता है, ”उन्होंने कहा।

उलटा उत्पाद तेल की मात्रा, गैस की मात्रा और तेल चिपचिपाहट पर विवरण प्रदान करते हैं, उन्होंने कहा। साथ में, सॉफ्टवेयर विभिन्न एकीकृत विश्लेषण प्लेटफार्मों में सभी डेटा को खिलाने के लिए चरण निर्धारित करता है, उन्होंने कहा।

Xaminer को बनाने में पाँच साल से अधिक थे और इसका उपयोग मैक्सिको की खाड़ी में कई 9,000 मीटर गहरे कुओं को लॉग करने के लिए किया गया है। फील्ड टेस्टिंग के दौरान सामने आई चुनौतियों में से एक यह थी कि वेलबोर की दीवार के खिलाफ इसे रखने के लिए सेंसर को कैसे तैनात किया जाए।

बलियट ने कहा, "सेंसर को विकसित करने में एक और कठिनाई" अंतर-सेंसर हस्तक्षेप को रोकना था। उन्होंने कहा कि समाधान फिल्टर की एक श्रृंखला के रूप में आया है जो अन्य वायरलाइन सेंसर को इस एक के साथ हस्तक्षेप करने से रोकता है और इसके विपरीत, उन्होंने कहा।

हॉलिबर्टन ने 3Q 2018 में सेवा का व्यवसायीकरण किया।

सेवा कंपनी ने मैक्सिको के 25,700 साई और 31,860 फुट एमडी खाड़ी में सेंसर को 2,100 मीटर पानी में 340 डिग्री फ़ारेनहाइट के तापमान के साथ अच्छी तरह से तैनात किया। मौजूदा तकनीक के साथ इस तरह के कुएं का एक एनएमआर लॉग 24 से 30 घंटे का समय ले सकता है, बालिट ने कहा, लेकिन यहां तक कि नीचे लॉग ऑन करने और बाहर रास्ते में एक बीमा लॉग का प्रदर्शन करते हुए, ज़ामिनर ने उस समय को आधे में काट दिया।

"ऑपरेटर को लगता है कि यह सबसे अच्छा एनएमआर डेटा है जो उनके पास है," उन्होंने कहा।

हॉलिबर्टन 1Q 2019 में विश्व स्तर पर सेंसर की तैनाती करेगा।

निरंतर दबाव की निगरानी
जलाशयों और अच्छी तरह से निर्माण की जटिलता के साथ, कामकाजी अपतटीय और नियामक आवश्यकताओं की उच्च लागत के साथ, ऑपरेटर प्रत्येक अच्छी तरह से बाधा अखंडता की निरंतर निगरानी के तरीके की मांग कर रहे हैं।

पारंपरिक पद्धति कुएं में शंटिंग द्वारा निर्दिष्ट अंतराल पर अखंडता को सत्यापित करने के लिए रही है, जिससे उत्पादन स्थगित हो गया है। इमर्सन ऑटोमेशन सॉल्यूशंस से रॉक्सर वायरलेस पीटी (वाईपीटी) जैसे अच्छी तरह से समाधान के जीवन के साथ आवधिक निगरानी का एक निरंतर तरीका है। वाईपीटी एक ऑनलाइन प्रणाली है जो कुंडलाकार बी दबाव की निगरानी करती है। यह बैटरी के बजाय एक आगमनात्मक युग्मक के साथ सतह से संचालित होता है, जो उपकरण के जीवनकाल का विस्तार करता है।

WiPT को 400 डिग्री फ़ारेनहाइट और 10,000 साई के संचालन के लिए रेट किया गया है। इमर्सन में प्रवाह माप के लिए सिद्धांत प्रौद्योगिकी सलाहकार, टेर्जे बाउस्टैड ने कहा कि शुरू से ही कंपनी ने उच्च दबाव, उच्च तापमान (एचपीएचटी) अनुप्रयोगों के लिए उत्पाद तैयार किया है।

“उस मार्ग पर जाना अधिक महंगा है और इसमें अधिक समय लगता है। बाद में आप इसे इस तरह से मार्केट कर रहे हैं, लेकिन जब आप वहां पहुंचते हैं तो आपके पास एक बेहतर उत्पाद होता है।

बस्टैड ने कहा कि इस तरह की प्रणाली क्षेत्र के विकसित होने के साथ-साथ गतिशील डेटा प्रदान कर सकती है, बाधा स्थिति की निरंतर निगरानी और भविष्य के प्लेसमेंट और उत्पादन योजनाओं को निर्देशित करने में मदद करती है।

आज तक, बस्टड ने कहा, एमर्सन ने केवल वाईपीटी अपतटीय नॉर्वे चलाया है, जहां उत्पादन आवश्यकताओं को अधिकतम करने के लिए विनियामक आवश्यकताओं और ग्राहक पर ध्यान केंद्रित किया जाता है, लेकिन कंपनी "मेक्सिको की खाड़ी और मध्य पूर्व के ग्राहकों के साथ लगी हुई है।"

वाईपीटी प्रणाली दो टूल जोड़ों का उपयोग करती है, प्रत्येक लगभग 2 मीटर लंबा, एक बाहरी व्यास (ओडी) के साथ मानक कॉलर आयुध डिपो के बराबर नहीं।

"हमने असफलता पैदा करने वाले तंत्रों को खत्म करने के लिए घटकों की संख्या को कम से कम किया," बाउस्टाड ने कहा।

वाईपीटी सेंसर को एक एंटीना सिस्टम से जोड़ा जाता है और पहले केसिंग जोड़ को इलेक्ट्रॉनिक बीम वेल्डिंग के साथ सीमांकित किया जाता है।

आवरण जोड़ को चलाया जाता है और कुएं में रखा जाता है, लेकिन इस बिंदु पर कोई सेंसर डेटा नहीं भेजा जाता है। जब जलाशय अनुभाग ड्रिल किया जाता है और पूरा हो जाता है, तो एक वायर्ड नोड को उत्पादन ट्यूबिंग पर रखा जाता है, साथ ही एक रीडर सिस्टम और एंटीना के साथ। पाठक को पहले से स्थापित आवरण एंटीना के समान गहराई पर रखा गया है। एक बार उत्पादन टयूबिंग शक्तियों पर एंटीना, यह विद्युत चुम्बकीय प्रेरण के माध्यम से आवरण के बाहर संवेदक को शक्ति देता है। उस बिंदु से, वाईपीपी कुएं के जीवन के लिए हर सेकंड आवरण के बाहर दबाव और तापमान को पढ़ सकता है।

सिस्टम एक उप-नियंत्रण मॉड्यूल में एक नेटवर्क कार्ड से जुड़ा है, जो सेंसर और सतह के साथ एचपीएचटी डेटा का आदान-प्रदान करता है।

एमर्सन ऑटोमेशन सॉल्यूशंस से रॉक्सर वायरलेस पीटी एक ऑनलाइन सिस्टम है जो कुंडलाकार बी दबाव की निगरानी करता है। (स्रोत: एमर्सन)

पहली बार 2013 के अंत में और 2014 की शुरुआत में इक्विनोर के लिए स्थापित किया गया था - फिर स्टैटोइल - नार्वेजियन उत्तरी सागर में 340 मीटर पानी में।

बाउस्टाड सेंसर के एक नए उपयोग को ऊपरी और निचले पूर्णता को पाटने और बिजली के तथाकथित "वेट कनेक्ट" सिस्टम की आवश्यकता के बिना गेज को संभालने के साधन के रूप में देखता है। उस एप्लिकेशन के लिए पहला रन 2019 में होने की उम्मीद है और यह ऑपरेटर के लिए ऊपरी और निचले दोनों में एक उपकरण और एक इंटरफ़ेस के माध्यम से दबाव और तापमान की निगरानी करना संभव बना देगा।

पर रोशनी के साथ ड्रिलिंग
अपतटीय ड्रिलिंग कार्यों के लिए जोखिम प्रोफ़ाइल के कारण, सुरक्षा सुनिश्चित करने और जोखिम को कम करने में मदद करने के लिए, ड्रिलर वेलबोर के बारे में अधिक और बेहतर डेटा चाहते हैं। अपतटीय, तेज़ कुओं का हमेशा स्वागत किया जाता है, विख्यात स्टीफन बर्कमैन, वेलबोर प्रौद्योगिकियों के लिए वैश्विक बिक्री समर्थन के NOV के निदेशक हैं, लेकिन ड्रिलिंग की गति ही सर्वोच्च प्राथमिकता नहीं है।

", वे वेलबोर की स्थिति के बारे में सटीक जानकारी चाहते हैं, और यह जानने की क्षमता है कि क्या हो रहा है इसलिए वे एक अच्छी घटना को रोकने के लिए कदम उठा सकते हैं," बर्कमैन ने कहा।

उन्होंने कहा कि वायर्ड पाइप - विशेष रूप से एनओवी के इंटेलीसेर्व की पेशकश - ड्रिलिंग को बेहतर बनाने में मदद कर सकती है, बशर्ते कि वास्तव में डाउनहोल पर क्या हो रहा है, इसके आधार पर अच्छे निर्णय लेने की जरूरत है।

"यह रोशनी के साथ ड्रिलिंग है," उन्होंने कहा, कुछ ऐसा है जो "अपतटीय ऑपरेटरों की एक संख्या के लिए अप्रतिरोध्य है।"

IntelliServ 57,600 बीपीएस तक की दरों पर डेटा को सतह पर सीधे भेज सकता है ताकि यह पता चल सके कि वेलबोर में क्या चल रहा है। बर्कमैन ने कहा कि डेटा की विशाल मात्रा ड्रिलिंग इंजीनियर को अभिभूत करती है, इसलिए डेटा रिग के नियंत्रण प्रणाली में फीड होता है, और सतह पर मालिकाना सॉफ्टवेयर डेटा को नेत्रहीन रूप से प्रस्तुत करता है, इसलिए ड्रिलिंग इंजीनियर यह देख सकता है कि क्या चल रहा है और वास्तविक समय के फैसले करते हैं, बर्कमैन ने कहा।

वायर्ड पाइप के साथ संयोजन में, सेवा कंपनियां ऐसे इंटरफेस प्रदान करती हैं जो अपने MWD और LWD सुइट्स को NOV के वायर्ड पाइप नेटवर्क में प्लग करने की अनुमति देते हैं, जिससे कीचड़ पल्स टेलीमेट्री की पेशकश की गई सामान्य दर के बजाय डेटा 57,600 बीपीएस पर सतह पर जा सकता है। 4 बीपीएस से 12 बीपीएस। उन्होंने कहा कि कीचड़ पल्स टेलीमेट्री का उपयोग करते समय, भेजे जा रहे डेटा स्ट्रीम के प्रकार को वैकल्पिक करना आवश्यक है, इसलिए एक धारा दिशात्मक डेटा हो सकती है, उसके बाद दबाव डेटा, फिर वजन डेटा, उन्होंने कहा। वायर्ड पाइप बैंडविड्थ की कमी नहीं है, उन्होंने कहा, इसलिए सभी डेटा स्ट्रीम एक साथ प्रवाह कर सकते हैं।

क्योंकि IntelliServ का उपयोग करने वाले ड्रिलर्स को LWD विवरण प्राप्त करने के लिए इंतजार नहीं करना पड़ता है, जो कि मिट्टी के पल्स के साथ आवश्यक है, वे तेजी से ड्रिल कर सकते हैं, उन्होंने कहा। IntelliServ डेटा स्ट्रीम - जिसमें बिट, टॉर्क और एन्युलर प्रेशर पर डाउनहोल वज़न शामिल हो सकता है - यह ड्रिलर्स को ड्रिलस्ट्रिंग, प्रेशर विंडो, सामान्य वेलबोर परिस्थितियों और छेद की सफाई के साथ कंपन को देखने में मदद करता है।

"जहां लाभ का एक बहुत देखा गया है, वे वास्तविक समय में क्या देख सकते हैं ताकि वे कम करने के लिए कदम उठा सकें," बर्मन ने कहा।

IntelliServ की पहली व्यावसायिक नौकरी 2006 में थी, और 2015 में, कई क्षेत्र परीक्षणों के आधार पर, NOV ने सिस्टम का एक उन्नत संस्करण पेश किया, जिसमें प्रत्येक प्रमुख सिस्टम घटक में सुधार हुआ।

"बर्कमैन ने कहा," संस्करण दो बेहद विश्वसनीय टेलीमेट्री पद्धति साबित हुई है। "हम अपटाइम ऑफशोर के लिए 95% से 98% रेंज में देख रहे हैं।"

देखना और हस्तक्षेप करना
प्रभावी रूप से अधिक लंबे और अधिक जटिल पार्श्वों में हस्तक्षेप करने का मतलब है कि सतह पर डाउनहोल डेटा तक पहुंच जैसे बिट, टॉर्क, बोरहोल दबाव, कुंडलाकार दबाव और आवरण कॉलर स्थान पर वजन, कुछ नाम रखने के लिए।

जीई कंपनी बेकर ह्यूजेस में xSight स्मार्ट हस्तक्षेप सेवाओं के लिए उत्पाद चैंपियन एश्टन डोरसेट ने कहा, "लेकिन सतह के उपकरण आपको यह नहीं बताते हैं कि डाउनहोल क्या चल रहा है।"

BHGE ने उन चुनौतियों का समाधान करने के लिए XSight प्लेटफॉर्म पेश किया। डोरसेट ने कहा कि XSight डाउनहोल सेंसर से डेटा इकट्ठा करता है और हस्तक्षेप करने वाले विशेषज्ञों की मदद करने के लिए इसे सतह पर भेजता है "डाउनहोल पर क्या हो रहा है, यह जानने की कोशिश में समय कम करें"।

अतीत में, यदि एक छेद में बॉटमहोल असेंबली छोड़ी जाती है, तो मछली पकड़ने वाला एक विशेषज्ञ थोड़ा वजन में एक ब्लिप के लिए मॉनिटर को देखेगा, लेकिन यह निर्धारित करने के लिए छेद से सभी तरह से खींचना आवश्यक था कि क्या मछली वास्तव में थी। रेखा पर। कभी-कभी कई यात्राएं आवश्यक थीं।

XSight डाउनहोल सेंसर से डेटा इकट्ठा करता है और इसे हस्तक्षेप विशेषज्ञों की मदद करने के लिए सतह पर भेजता है। (स्रोत: BHGE)

"XSight के साथ, आप वजन [परिवर्तन] को 300 पाउंड के रूप में छोटा देख सकते हैं, जो सतह के उपकरणों की तुलना में काफी अधिक रिज़ॉल्यूशन प्रदान करता है, जिसमें आमतौर पर लगभग 1,000 पाउंड का संकल्प होता है," डोरसेट ने कहा। "आप सही जानते हैं कि आपके पास यह है और आपके पास इसकी पुष्टि कर सकता है। यह अनुमान से काम लेता है। "

सेवा कई प्रकार के सेंसरों पर निर्भर करती है, जिसमें मैग्नेटोमीटर, एक्सेलेरोमीटर और स्ट्रेन गेज शामिल हैं, जो कि एक्ससाइट टूल में कीचड़ पल्स टेलीमेट्री के माध्यम से वास्तविक समय में डेटा को भेजने के लिए है, जहां विभिन्न सतह उपकरण डाउनहोल क्या हो रहा है, यह देखने के लिए सूचना को "डीकोड" करता है।

उन्होंने कहा कि एक्ससाइट जैसी सेवाएं दूरस्थ निगरानी और निर्णय लेने के लिए डाउनहोल डेटा प्रदान कर सकती हैं।

यह सेवा मिलिंग संचालन को अनुकूलित करने में भी मदद करती है।

“यदि आप बहुत अधिक कंपन देखते हैं, तो आप अपने संचालन में समायोजन कर सकते हैं। आप तेजी से मिल सकते हैं, ”डोरसेट ने कहा। ऑपरेटरों ने मिलिंग में कमी देखी है "डाउनहोल डेटा के आधार पर समायोजन करके 50%।"

जैसा कि सेवा विकसित होती है, यह संभावना है कि xSight स्ट्रिंग के भीतर ध्वनिक टेलीमेट्री जैसे डेटा संचारित करने के विभिन्न तरीकों को शामिल करेगा - पाइप पर क्लैंप नहीं किया जाता है जैसा कि कुछ प्रतियोगी करते हैं - और अन्य सेंसर ब्याज की विभिन्न चीजों को मापने के लिए, उन्होंने कहा। इसके अलावा, मशीन लर्निंग और आर्टिफिशियल इंटेलिजेंस तकनीकों को शामिल करके डेटा से मूल्य निकालने की क्षमता को आगे बढ़ाने पर एक मजबूत ध्यान दिया जाएगा।
