वेल्स पर शेडिंग (फाइबर) लाइट

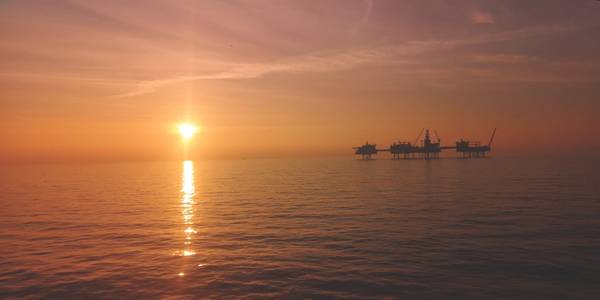

इक्विनोर अपने जोहान स्वेड्रुप पर फाइबर ऑप्टिक्स का उपयोग कर रहा है और मार्टिन लिंग कुओं पर इसका उपयोग करने की योजना बना रहा है। (फोटो: इक्विनोर)

सतह पर, अच्छी तरह से निगरानी और निगरानी करना एक स्पष्ट और फायदेमंद चीज की तरह लगता है। कुओं में क्या हो रहा है, इसके बारे में जानने का मतलब है कि ऑपरेटर उन्हें अधिक उत्पादन कर सकते हैं, इंजेक्शन या गैस-लिफ्ट बदल सकते हैं, कार्यप्रणाली, शट-इन कुओं को अनलॉक कर सकते हैं। अपतटीय अभियंता हाल की गतिविधि को देखता है।

उन उपकरणों की श्रेणी और उन उपकरणों की क्षमताओं में साल-दर-साल सुधार हो रहा है, जो डेटा वे तेजी से इकट्ठा करने में सक्षम हैं। एक कुएं में तापमान का क्या हो रहा है या तापमान की निगरानी करने के लिए सुनने से, वे अनुमान लगा सकते हैं, उदाहरण के लिए, पानी की सफलता का सही स्थान, अगर एक वाल्व बंद हो गया है या नहीं और यहां तक कि एक कुएं के माध्यम से बहने वाले तरल पदार्थ का प्रकार और मात्रा। यदि कुछ भी हो, तो इन तकनीकों द्वारा अधिक डेटा बनाया जा सकता है, जो वर्तमान में ऑपरेटर जानते हैं कि क्या करना है।

पिछले साल के अंत में एबरडीन, यूके में एसपीई के इनवेल सर्विलांस एंड मॉनिटरिंग सेमिनार में इनमें से कुछ तकनीकों को रेखांकित किया गया था। लेकिन, एक विरोधाभास था; उपलब्ध तकनीकों के बावजूद यूके उत्तरी सागर में बहुत कम निगरानी की जा रही है।

ऑयल एंड गैस अथॉरिटी (ओजीए) ग्लेन ब्राउन ने 2018 के आंकड़ों की ओर इशारा किया, जिसमें पता चला कि ब्रिटेन के 2200 अच्छी तरह से स्टॉक में 550 अच्छी तरह से हस्तक्षेप गतिविधियां, सिर्फ 58 निगरानी के लिए थीं (2017 में हस्तक्षेपों की कुल संख्या 627 थी)। संख्याएँ पूरी कहानी नहीं बता सकती हैं; कुएं में पहले से स्थापित औजारों का उपयोग करते हुए निगरानी की गिनती नहीं की जाती है क्योंकि यह हस्तक्षेप या अच्छी तरह से पहुंच गतिविधि नहीं है। फिर भी, ओजीए के पूर्व में माइकल हन्नान, उत्तरी सागर में स्थाई रूप से स्थापित फाइबर ऑप्टिक मॉनिटरिंग तकनीक (अन्य निगरानी तकनीक उपलब्ध हैं) के साथ तीन कुओं के बारे में बताते हैं।

ब्राउन कहते हैं, "हम वास्तव में गरीब हैं।" “हमारे पास लगभग 2,500 सक्रिय कुएं हैं और पिछले साल 60 से कम अच्छी तरह से निगरानी गतिविधियां हैं। हमारा नजरिया यह है कि यह गलत लगता है।

“अगर बिजली के सबमर्सिबल पंपों के साथ एक कुआं पूरी तरह से स्थापित है, तो हर दो हफ्ते में इसका परीक्षण किया जाता है, शून्य शायद ठीक है। लेकिन बहुत सारे क्षेत्रों में ऐसा नहीं है। यह अवसर को समझने और आगे बढ़ने के बारे में है। मुझे 20% निगरानी दरों की उम्मीद है। आप ऐसा क्यों नहीं करेंगे? यह कम लटका हुआ फल है। हम अपना सिर खुजला रहे हैं। हम ऐसा क्यों नहीं कर रहे हैं? "

निगरानी की कमी शायद एक कारण है कि 2018 में शट-इन कुओं की संख्या 2017 के समान ही है - कुल का 30%। कोई भी इन कुओं में नहीं देख रहा है कि उन्हें पुनर्स्थापित करने के लिए क्या किया जा सकता है।

समस्या का एक हिस्सा प्रोत्साहन है, साइमन स्ट्रोमबेग कहते हैं, एनक्वेस्ट में उप-प्रबंधक प्रबंधक। वे कहते हैं कि एक मीट्रिक जो एक प्रोत्साहन, उत्पादन दक्षता (पीई) होनी चाहिए, वास्तव में इस काम को विघटित कर रही है। पीई में सुधार देखा गया है, 2012 में 60% से 2017-2018 में 74-75% (अभी भी 80% लक्ष्य से कम)। लेकिन, "उत्तर सागर के लिए उत्पादन दक्षता आंकड़ा वास्तविक नहीं है," स्ट्रोमबेग कहते हैं। “यह एक मीट्रिक की आवश्यकता से प्रेरित है। लेकिन, अगर मैं कहूं कि हमारे पास 92% उत्पादन क्षमता है, तो मेरे सीईओ को लगता है कि मेरे पास 92% है जो अनुकूलित और उत्पादन के लिए उपलब्ध है। वास्तव में, यह सच नहीं है। मुझे लगता है कि ज्यादातर लोग क्षमता देख रहे हैं और इस पर उत्पादन कर रहे हैं। ” इसके बजाय, उनका कहना है कि आर्थिक सीमा का अनुपात क्या होना चाहिए। "अगर यह है, तो मैं संभावित रूप से बंद के बारे में ईमानदार हो सकता हूं," वे कहते हैं। “इसका मतलब है कि मुझे मौका मिला है जिसका मुझे पीछा करना चाहिए। इसका मतलब है कि मेरे प्रबंधक को संभावित रूप से लॉक किए गए में दिलचस्पी लेनी चाहिए। ”

स्ट्रोमबेग के पास इस अवसर को और अधिक सकारात्मक रूप से देखने के लिए एक "चोक मॉडल" है। यह देखता है कि वर्तमान स्थिति पर क्या संभव है, अतिरिक्त कार्य के साथ क्या संभव है और वर्तमान तकनीक, वर्तमान उत्पादन, वर्तमान क्षमता और उत्पादन सीमा के पार आर्थिक प्रवाह, जलाशय से कुओं से लेकर सिस्टम इकट्ठा करने तक और वर्तमान तकनीक के साथ क्या असम्बद्ध है। पर। "यह सब निगरानी के साथ शुरू होता है," वह कहते हैं, क्योंकि यह सब कुछ चलाता है, लेकिन उत्पादन श्रृंखला के प्रत्येक टुकड़े पर निगरानी की आवश्यकता होती है।

स्ट्रोमग कहते हैं, "ओजीए को पीई बेंचमार्क पर पुनर्विचार करना चाहिए, ताकि यह निवेश के लिए एक उपकरण बन जाए, न कि निर्देशकों को गोली मारने के लिए प्रबंध करने के लिए एक उपकरण। अन्य प्रोत्साहन भी मददगार होंगे, क्योंकि यह क्षेत्र भर में सहयोग करने के लिए परिचालन को बड़ा करेगा, और संपत्ति को सरल बनाएगा, जो प्रति दिन 100,000 बैरल तेल के बराबर उत्पादन वाले क्षेत्रों के लिए बनाया गया है (बोए / डी) अब सिर्फ 5,000 का समर्थन करते हैं।

अच्छी भावना
एबरडीन टेक फर्म वेल-सेंस ने अच्छी निगरानी के लिए एक फाइबर फाइबर ऑप्टिक सेंसिंग तकनीक फाइबरलाइन इंटरवेंशन (एफएलआई) विकसित की है। यह एक कुएं में गिरा दिया जाता है और नंगे फाइबर को बाहर निकाल देता है। एक बार कुएं की गहराई पर फाइबर विभिन्न मापदंडों का पता लगाता है - यानी ध्वनि (वितरित ध्वनिक संवेदन / डीएएस) और तापमान (वितरित तापमान संवेदी / डीटीएस), जो चाहता है के आधार पर - और वह डेटा वास्तविक समय में सतह पर प्रसारित होता है।

एक ही समय में कई तंतुओं को बाहर निकाला जा सकता है और सिस्टम में विभिन्न अनुप्रयोगों के लिए एकल-बिंदु सेंसर शामिल हो सकते हैं, जैसे दबाव और तापमान, आवरण कॉलर स्थान, आदि। जब ऑपरेशन किया जाता है, तो जांच और फाइबर नीचे की ओर रह सकते हैं। ऑपरेटर का विवेक, जहां यह नीचा होता है।

मलेशिया और उत्तरी सागर में DTS और DAS संचालन करते हुए, पिछले साल (2019) प्रौद्योगिकी के अपतटीय तैनाती का पहला दौर शुरू किया गया था। वेल-सेंस के क्रेग फेहर्टी कहते हैं, एक अगली पीढ़ी, जल्द ही आउट होने के लिए, होल्ड अप और प्रतिरोधकता माप की पेशकश करेगी। डेटा का इस्तेमाल लीक का पता लगाने, इंजेक्शन प्रोफाइलिंग, गैस लिफ्ट डायग्नोस्टिक्स, वर्टिकल सेस्मिक और माइक्रोसेमिक, और, योजनाबद्ध, दिशात्मक सर्वेक्षण करने के लिए भी किया जा सकता है।

फेहरी कहते हैं, "नंगे फाइबर पर वितरित माप के बारे में आश्चर्यजनक बात संवेदनशीलता का उच्च स्तर है।" "अधिक महत्वपूर्ण, आप अच्छी तरह से फाइबर की पूरी लंबाई में वास्तविक समय देखने में सक्षम हैं। वायरलाइन लॉगिंग को प्राप्त करने में समय लगता है और आपको सही समय पर सही बिंदु पर पहुंचना होता है। वितरित माप के साथ, हम सब कुछ सही समय पर देख रहे हैं, वास्तविक समय में और यह शक्तिशाली है, जल्दी से सर्वेक्षण करने और मुद्दों की पहचान करने में सक्षम होने के नाते। "

एक वेल-सेंस एफएलआई जांच और लांचर।
(चित्र: वेल-सेंस)

Silixa
सिलिक्सा स्थायी डाउनहोल प्रतिष्ठानों के लिए और वायरलाइन या स्लिकलाइन द्वारा केबल हस्तक्षेप के लिए फाइबर ऑप्टिक सेंसिंग सिस्टम बनाता है। Dix और DTS का संयोजन शक्तिशाली हो सकता है, जो क्वांटिफ़िबल डेटा को सक्षम करता है, Silixa के वेरो महुए कहते हैं। फाइबर का उपयोग वेलबोर लीक डिटेक्शन, प्रोडक्शन और इंजेक्शन प्रोफाइलिंग के लिए और भूकंपीय डेटा अधिग्रहण के लिए किया जा सकता है, जो अन्य डाउनहोल माप अनुप्रयोगों के साथ कहता है। सिलिका की कैरिना प्रणाली, इंजीनियर तारामंडल फाइबर का उपयोग करते हुए, मानक फाइबर के आधार पर डीएएस के नीचे ध्वनि 20 डेसीबल (डीबी) का पता लगाने में सक्षम है, यह एक वेलबोर में भी छोटे लीक के प्रति संवेदनशील है। फाइबर के साथ ध्वनि की गति को मापने और डॉपलर-शिफ्ट विश्लेषण को लागू करने से, पूरे कुएं का एक प्रवाह वेग प्रोफ़ाइल प्राप्त किया जा सकता है, वह कहती है, मात्रात्मक जानकारी की पेशकश करना, न केवल गुणात्मक। ध्वनि की गति को मापकर, यह भी निर्धारित कर सकते हैं कि कुएं और गैस / तेल इंटरफेस के माध्यम से क्या बह रहा है - तरल या गैस (जैसा कि ध्वनि गैस से तरल के माध्यम से तेजी से यात्रा करता है)।

सिलिक्सा अच्छी तरह से निगरानी के लिए फाइबर ऑप्टिक का उपयोग करता है।
(चित्र: सिलेका)

OptaSense
OptaSense, एक QinetiQ कंपनी, ग्राहकों के लिए स्थायी प्रवाह, भूकंपीय और ऊर्ध्वाधर भूकंपीय प्रोफ़ाइल (VSP) डेटा इकट्ठा करने के लिए फाइबर ऑप्टिक DAS तकनीक तैनात कर रहा है। यह समुद्र तल के नोड्स (OBN) का उपयोग करने के साथ-साथ समय-समय पर सर्वेक्षण के लिए एक स्थायी ब्रॉडबैंड सेंसर डाउनहोल की पेशकश की तुलना में सस्ता है, जिसके साथ आप कुएं में अन्य प्रक्रियाओं को माप सकते हैं, जैसे कि पानी की बाढ़, गैस लिफ्ट या अंतर्वाहक नियंत्रण वाल्व का प्रभाव, OptaSense से जे। एंड चावरिया कहते हैं। "फाइबर की सुंदरता आपको पूरे कुएं में पूरे गतिशील को देखने के लिए मिलती है," वे कहते हैं। “फाइबर ध्वनिकी और तापमान के प्रति संवेदनशील है; डीएएस ठीक स्थानिक संकल्प के साथ बहुत सटीक है। जब आप प्रत्येक इंजेक्शन बिंदु के लिए वेग माप प्रवाह करने के लिए युगल करते हैं, तो हम एक मॉडल का निर्माण शुरू करते हैं कि पूरा डिजाइन के आधार पर जलाशय उत्पादन कैसे प्रभावित होता है। "

यह एक छोटे परिमाण भूकंप का भी पता लगा सकता है, जो उपयोगी हो सकता है अगर किसी ऑपरेटर को यह दिखाने की जरूरत है कि यह उनके क्षेत्र से नहीं आया है।

चावरिया का कहना है कि प्रौद्योगिकी का उपयोग मैक्सिको की खाड़ी में 1-किलोमीटर (किमी) पानी की गहराई वाले कुओं सहित पूरा क्षेत्र का परीक्षण करने और एक उत्पादन मॉडल को सत्यापित करने के लिए किया गया है, जिसमें विभिन्न जलाशयों के साथ पूरे जलाशय में उत्पादन प्रोफाइल का निर्माण किया गया है।

"अगले सीमांत कुएं हैं," वे कहते हैं। "आप लंबी गर्भनाल के माध्यम से इन प्रणालियों तक कितनी दूर तक पहुंच सकते हैं?" इसका महत्व फाइबर से बहने वाले डेटा की अखंडता को बनाए रखने की चुनौती है क्योंकि यह पूछताछ बॉक्स तक पहुंचने से पहले वेटमेट कनेक्शन सहित विभिन्न कनेक्टरों के माध्यम से जाता है। OptaSense ने 25 किमी गर्भनाल का उपयोग करके इस सेटअप के लिए भूकंपीय डेटा का अधिग्रहण किया है, जिसमें 5 किमी-लंबा सक्रिय खंड कुएं और 30,000 चैनल एक साथ हैं।

OptaSense स्थायी प्रवाह, भूकंपीय और ऊर्ध्वाधर भूकंपीय प्रोफ़ाइल (VSP) डेटा इकट्ठा करने के लिए फाइबर ऑप्टिक DAS तकनीक को तैनात कर रहा है। (चित्र: OptaSense)

रेसमैन ट्रेसर
नॉर्वे के रेसमैन ने एक ट्रेसर तकनीक विकसित की है जो पूर्णता में स्थापित है। जब उत्पादन तरल पदार्थ का नमूना लिया जाता है, तो ऑपरेटर को ठीक से पता चल जाएगा कि यह कुआँ कहाँ से आता है। Edurne Elguezabal का कहना है कि वे पानी के रूप में विशिष्ट तरल पदार्थों के संपर्क में होने पर रिलीज करने के लिए डिज़ाइन किए गए हैं, जहां एक अच्छी तरह से पानी की सफलता घटना होती है। उनका पता लगाने का उपयोग वाल्व, आस्तीन और पैकर्स जैसे पूर्ण होने वाले उपकरण की अखंडता का मूल्यांकन करने के लिए भी किया जा सकता है। दुनिया भर में 200 से अधिक क्षेत्रों में सेसमैन प्रौद्योगिकी स्थापित की गई है, जिसमें उत्तरी सागर में एनक्वेस्ट के क्रैकन क्षेत्र के सभी कुओं, एक सदस्य शामिल हैं। दर्शकों को, पानी के इंजेक्शन के संचालन की सूचना देने के लिए।

मेट्रोल, इस बीच, सेंसरों की पेशकश करता है जो कि टयूबिंग पर, पूर्णता के बाहर और स्क्रीन पर वायरलैस में लगाए जा सकते हैं, फिर विद्युत चुम्बकीय संकेतों के साथ वेलहेड को डेटा भेजते हैं, गीले मेट कनेक्टर के साथ मुद्दों से बचते हैं, ड्रिलिंग के दौरान सेक्शनों में स्थानीयकृत डेटा प्रदान करते हैं। प्राप्त।

वेलकम प्रवाह के बारे में जानकारी प्रदान करने के लिए रेसमैन की ट्रेसर तकनीक को पूरा करने के लिए स्थापित किया गया है।
(छवि: रहमान)

फोटो: जान अर्ने वॉल्ड, वोल्डकैम / इक्विनोर एनर्जी फर्म इक्विनॉर के रिचर्ड टोन्डेल का कहना है कि कंपनी के पास 50 से अधिक कुएं हैं जिनमें स्थायी रूप से तैनात फाइबर ऑप्टिक सिस्टम हैं। ये सभी प्रोडक्शन पैकर से ऊपर हैं, प्रोडक्शन ज़ोन में नहीं हैं और इसका इस्तेमाल ज्यादातर डाउनहोल सेंसर से डेटा ट्रांसमिट करने के लिए किया जाता है। वे कहते हैं कि नए इंस्टॉलेशन में फाइबर सिस्टम होंगे जो डेटा ट्रांसफर और सेंसिंग दोनों को सक्षम करते हैं। इसमें विशाल जोहान स्वेड्रुप मैदान पर आठ कुएं शामिल हैं, जो अक्टूबर 2019 में फिर से उत्पादन पैकर के नीचे आ गए। हालाँकि, यह भी बदल रहा है। "2020 के दौरान, हम जलाशय खंड (जोहान स्वेड्रुप में) में अपना पहला फाइबर केबल स्थापित करने की उम्मीद करते हैं, और हम 2022 से सबसिया कुओं में फाइबर ऑप्टिक प्रतिष्ठानों के लिए लक्ष्य रखते हैं," टोन्डेल कहते हैं। 2020 से, मार्टिन लिंगे के कुछ कुओं में निगरानी और डेटा के लिए फाइबर भी होंगे। "हम मानते हैं कि फाइबर ऑप्टिक्स का उपयोग अच्छी तरह से अखंडता की निगरानी में सुधार करने के लिए किया जा सकता है, साथ ही साथ इस बारे में अपने ज्ञान को बढ़ा सकते हैं कि कुएं में उत्पादन और इंजेक्शन कैसे होता है।" “मूल्य सम्मोहक है। अवलोकन तब किए जा सकते हैं जब कुएं में कुछ होता है, आस-पास के कुओं में या लंबी दूरी से भी। जब आप एक वाल्व को बंद और खोलते हैं, तो आप इसे सुन सकते हैं। स्थायी फाइबर ऑप्टिक इंस्टॉलेशन आपको उत्पादन को परेशान किए बिना डेटा प्राप्त करने की क्षमता देगा। आपको उच्च पुनरावृत्ति मिलती है और अधिक सूक्ष्म परिवर्तनों का निरीक्षण करने की संभावना होती है। " इक्विनोर 2010 से DTS और DAS का परीक्षण कर रहे हैं, Tøndel कहते हैं। पिछले दो वर्षों में, इक्विनोर रियल-टाइम डीएएस के साथ एक कुएं में लगातार प्रयोग कर रहा है, ताकि वास्तविक समय डेटा ट्रांसफर और विश्लेषण और विज़ुअलाइज़ेशन कैसे किया जा सके। मुख्य चुनौतियों में से एक डेटा की संभावित विशाल मात्रा को संभालना है और इसे कैसे स्थानांतरित, व्यवस्थित और संसाधित करना है। टॉरंडेल कहते हैं कि इक्विनोर वर्तमान में, ओपन सोर्स तकनीक पर आधारित जोहान स्वेड्रुप पर एक प्रणाली विकसित कर रहा है। इक्विनोर हर साल होने वाले नियोजित भूकंपीय अधिग्रहणों को सुनकर, मैदान पर स्थापित होने वाले स्थायी जलाशय निगरानी प्रणाली के साथ डाउनहोल फाइबर ऑप्टिक केबलों के उपयोग को एकीकृत करने की भी योजना बनाता है।
